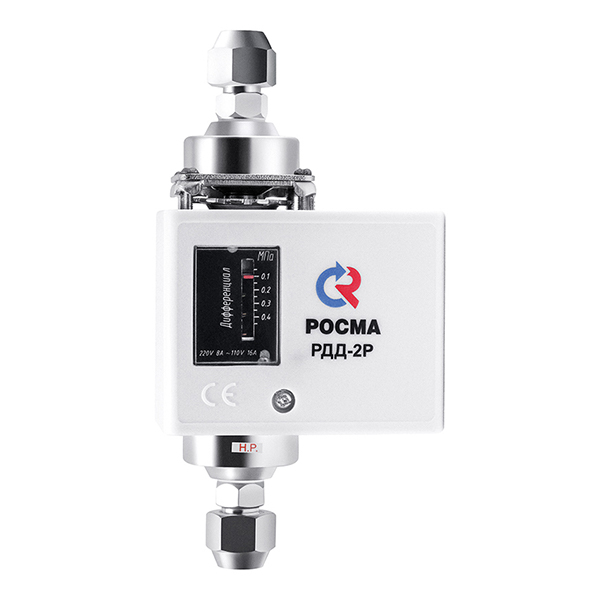

РДД-2Р Реле разно­сти давле­ний для жид­ких и газо­об­раз­ных неагрес­сив­ных сред

Тип РДД-2Р. Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны). Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт. Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора. Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции. Дифференциальные реле давления Рабочийдиапазон, МПа Дифференциал, МПа (фиксированный) Р статич. макс., МПа 0,05…0,2 0,03…0,05 0,5 0,05…0,4 0,06…0,2 1,5 0,1…0,6 0,06…0,2 3,0 Воспроизводимость ±2% Контакты Однополюсный перекидной контакт Электрические характеристики 8А ~220 В 16А ~110 В Диапазон рабочих температур, °C Окружающая среда: -10…+70 Контролируемая среда: -10…+110 Корпус Алитированная сталь 10 IP42 Крышка Пластик, цвет белый Штуцер и накидная гайка Хромированная сталь 10 Кронштейн и механизм Анодированная сталь 10 Сильфон Медный сплав Шкала Алюминий, цвет черный Стекло Органическое Способ присоединения Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) Варианты монтажа На приборную панель или с помощью кронштейна Монтаж кабеля Резиновый уплотнитель (Ø кабеля до 12 мм) Надежность 100 000 циклов Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
