Термометры жид­кос­тные виб­ро­ус­той­чи­вые

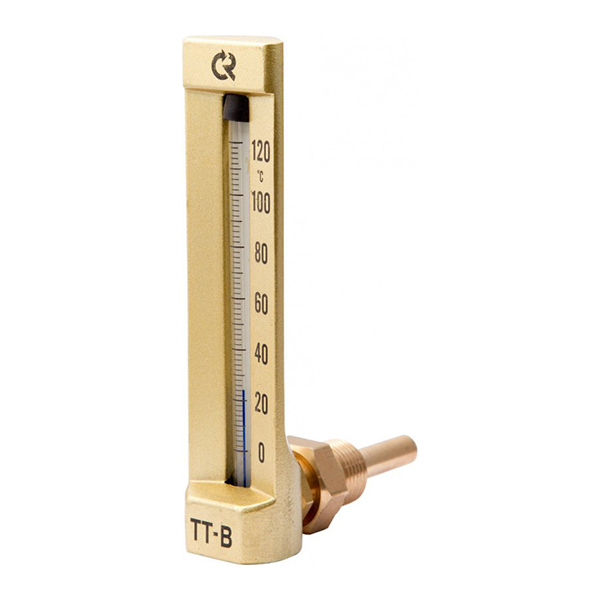

Тип ТТ-В. Термометр технический жидкостный предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях высоких динамических нагрузок в различных отраслях промышленности в пределах от −30 до +200 °С. Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе. Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни, либо из нержавеющей стали. По типу подсоединения термометр технический производится в двух исполнениях: прямой и угловой. Область применения: судостроение, водоснабжение, теплоснабжение. Диапазон температур, °С −30...+70, 0...+200 Присоединение Прямое / Угловое Длина верхней части, мм 110 / 150 / 200 Длина погружной части, мм 30 / 40 / 50 / 64 / 100 / 150 40 / 50 / 64 / 100 / 150 Диапазон показаний температур, °С −30…+70 0…+50 0…+100 0…+120 0…+160 0…+200 Точность измерений От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1) Диапазон рабочих температур, °C Окружающая среда: −40…+60 Корпус Анодированный алюминий Резьба присоединения G½ / М20х1,5 / М22х1,5 / М27х2* * - только прямое присоединение Заполнение Термометрическая жидкость Материал гильзы Латунь Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм) Комплектность Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В Рабочее давление на гильзе, МПа 10 (гильза из латуни) 25 (гильза из нержавеющей стали) Межповерочный интервал 3 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4321-002-4719015564-2008 ГОСТ 28498-90
