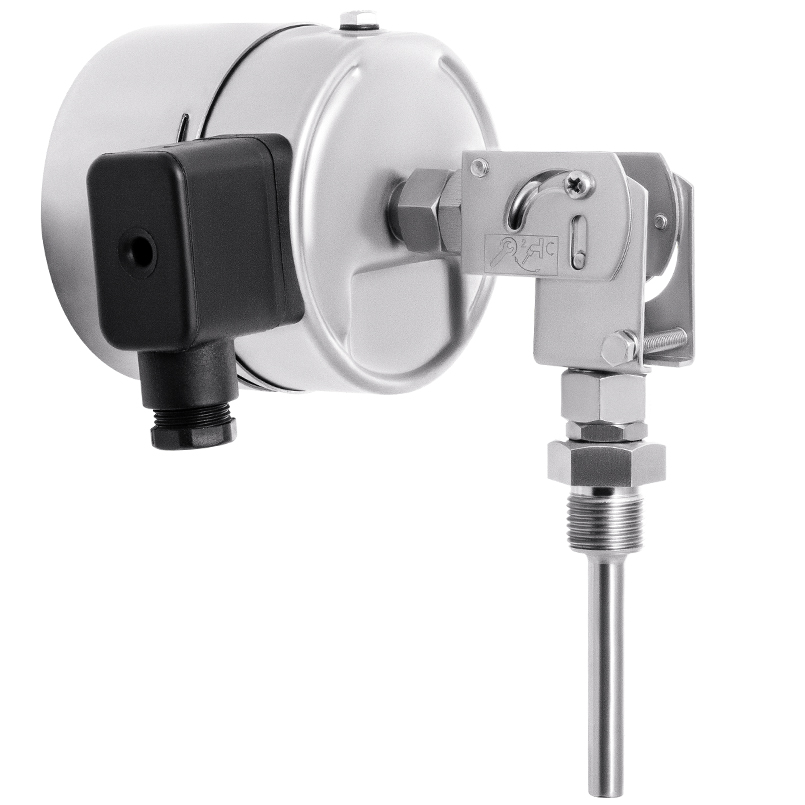

Термометры кор­ро­зи­он­но­стой­кие с элек­тро­кон­такт­ной прис­тав­кой (уни­вер­саль­ное при­со­еди­не­ние)

Тип БТ, серия 220. Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали. Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение. Диаметр корпуса, мм 100 Класс точности 1,5 Диапазоны показаний температур, °С −30…+50 0…+60 0…+100 0…+120 0…+160 0…+250 0…+300 0…+350 0…+450 Диапазон рабочих температур, °C Окружающая среда: −60…+60 Длина погружной части, мм 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1600 мм) Электрическая схема Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) Максимальное напряжение, В –220 В, ~380 Максимальный ток, А 1 Максимальная разрывная мощность контактов 30 Вт, 50 В·А Тип контактов Со скользящими контактами, серебряное покрытие Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона измерений ±4 Чувствительный элемент Биметаллическая спираль Шток Нержавеющая сталь 08Х18Н10 Корпус IP65, нержавеющая сталь 08Х18Н10 Кольцо Нержавеющая сталь 08Х18Н10 Байонетное Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Подключение Через клеммную коробку сбоку на корпусе Присоединение Универсальное, с поворотно-откидным корпусом, угол поворота до 90° Резьба присоединения (на штоке) G½ или М20х1,5 Комплектность Без гильзы Опция: гильза из нержавеющей стали 08Х18Н10 Рабочее давление, МПа На штоке: 10 На гильзе из нержавеющей стали: 25 Межповерочный интервал 3 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4211-001-4719015564-2008
