Термометры обще­тех­ни­чес­кие (ра­ди­аль­ное при­со­еди­не­ние)

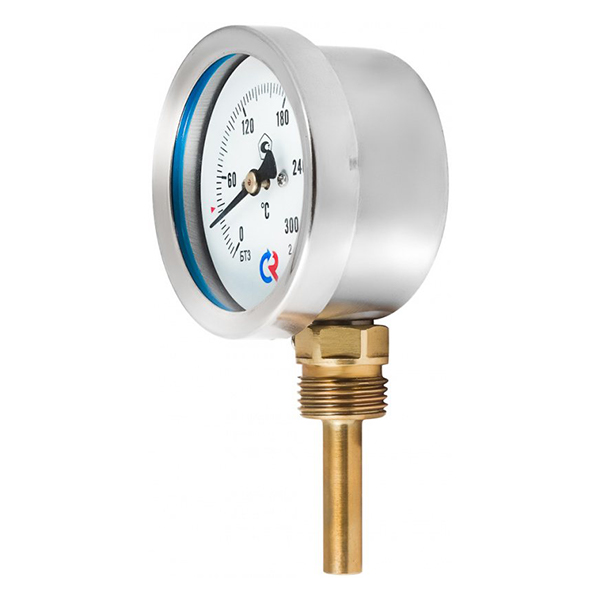

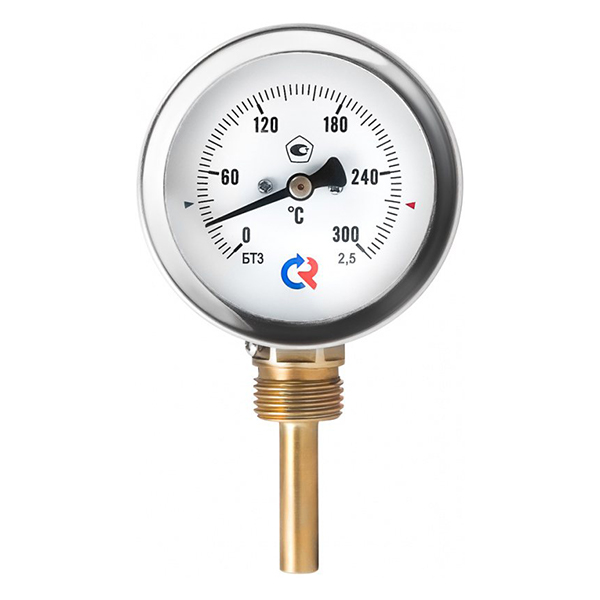

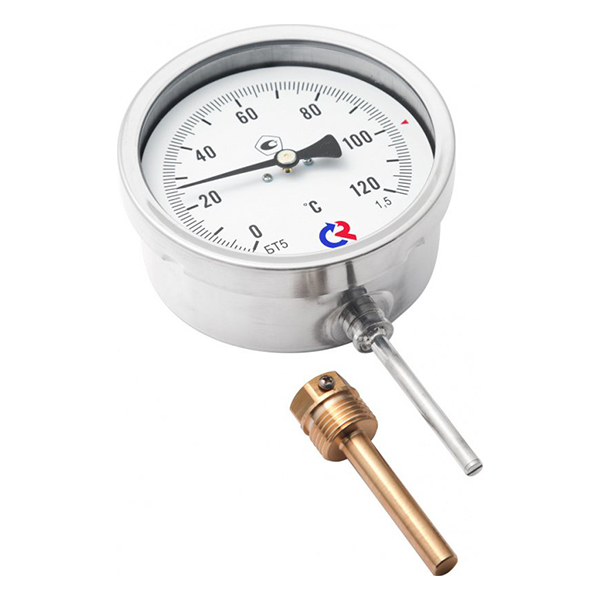

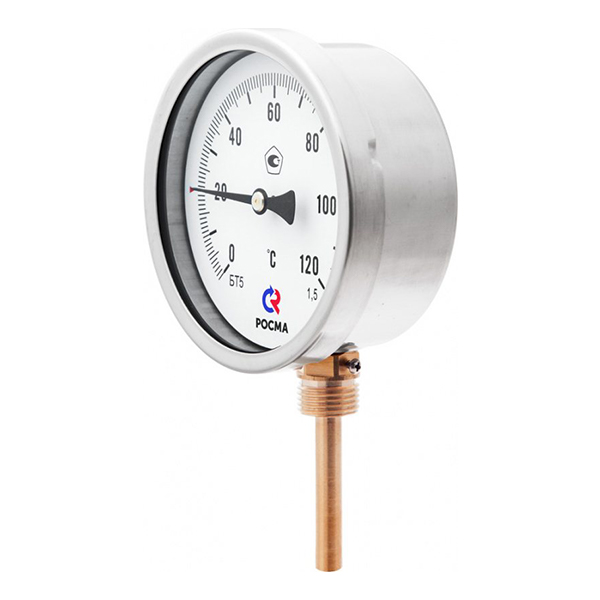

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали. Область применения: системы кондиционирования, теплоснабжения, водоснабжения. При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали. Диаметр корпуса, мм 63, 100 Класс точности Ø100 1,0** / 1,5 Ø63 2,5 ** — опция Диапазон показаний температур, °С −40…+60*** −30…+70**** 0…+60 0…+100 0…+120 0…+160 0…+200 0…+250 0…+300 0…+350 0…+450 *** — только для Ø63 **** — только для Ø100 Диапазон рабочих температур, °C Окружающая среда: −10…+60 Длина погружной части, мм***** 46, 64 (кроме t°=0…+60 / 450 °C) 100, 150 (для Ø63 только до 250 °C) ***** — возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм) Чувствительный элемент Биметаллическая спираль Шток Нержавеющая сталь 08Х18Н10 Корпус IP43, коррозионностойкая сталь 12Х15Г9НД Кольцо Коррозионностойкая сталь 12Х15Г9НД, байонетное Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Резьба присоединения (на гильзе) G½ или M20×1,5 Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10) Регулировка На штоке Межповерочный интервал 3 года Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150 Техническая документация ТУ 4211-001-4719015564-2008 * — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
