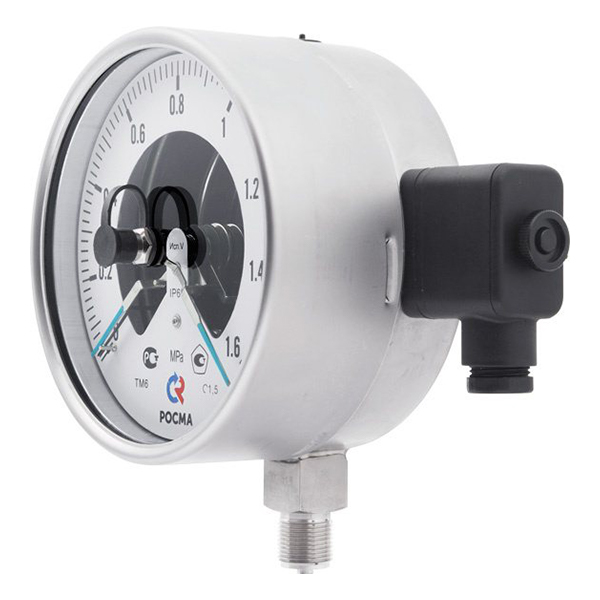

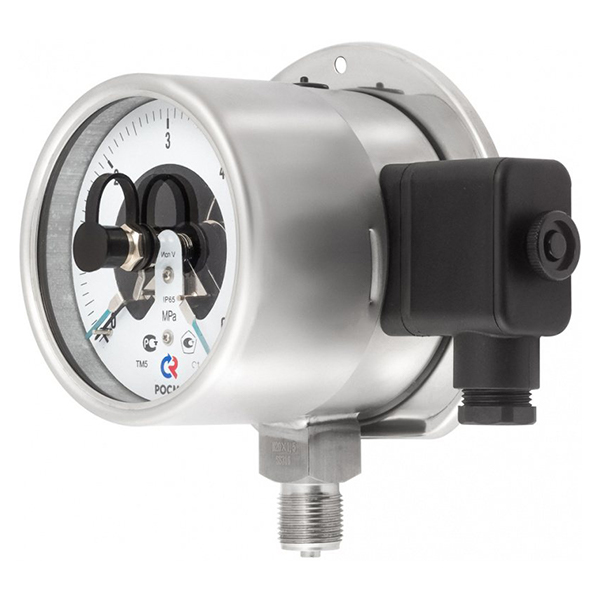

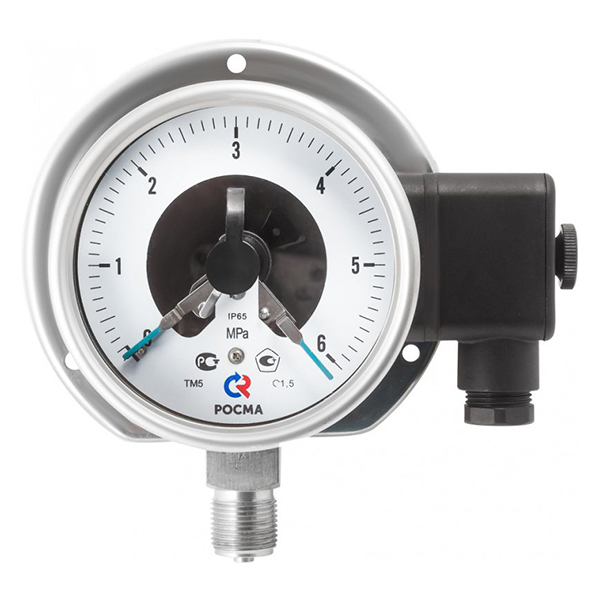

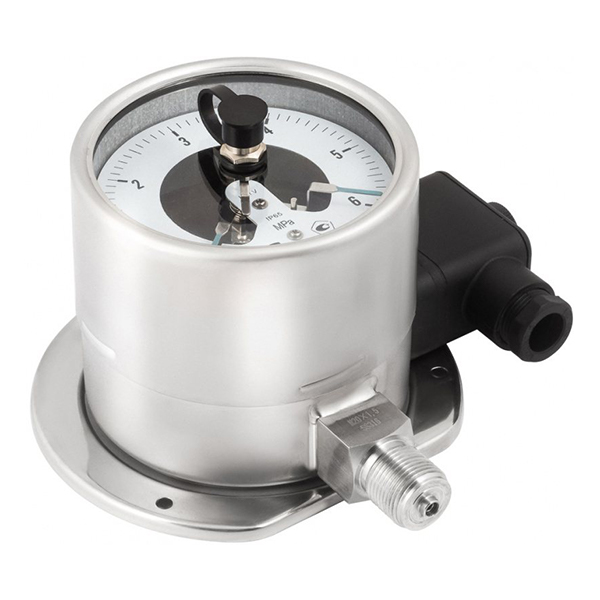

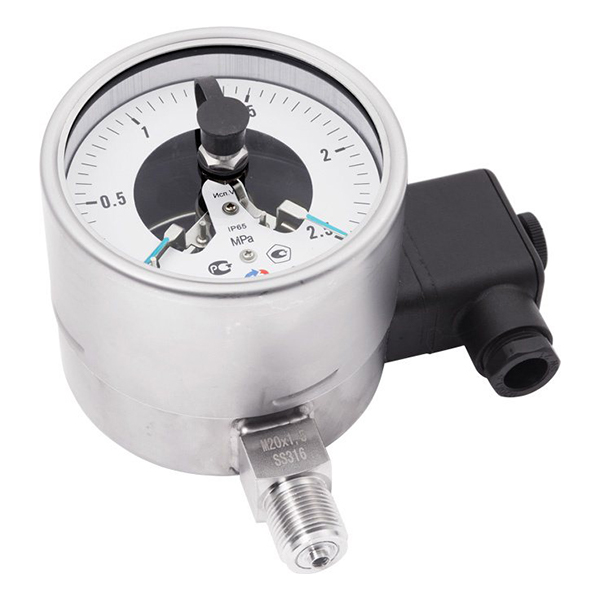

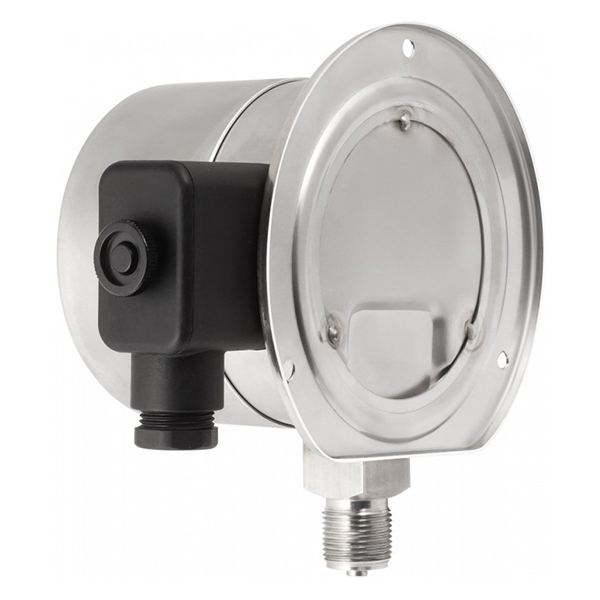

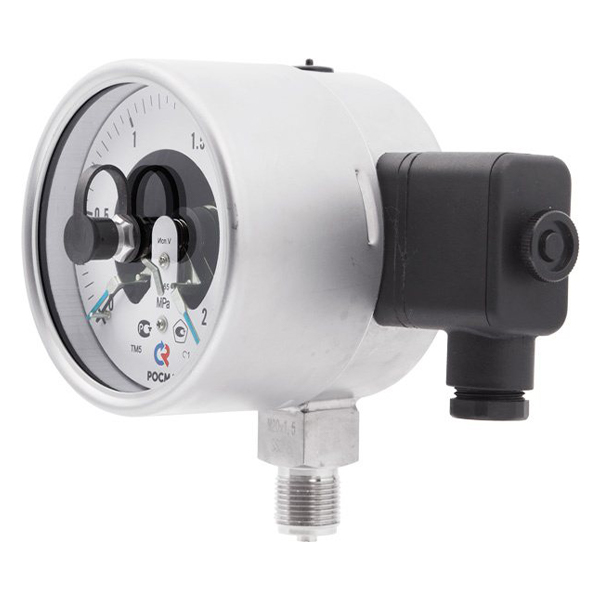

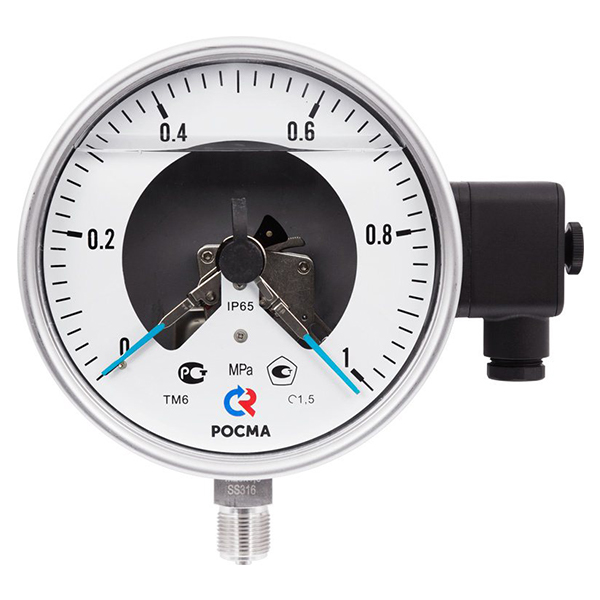

Манометры кор­ро­зи­он­но­стой­кие виб­ро­ус­той­чи­вые с элек­тро­кон­такт­ной при­став­ко

Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления. Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом. Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение. Диаметр корпуса, мм 100, 150 Класс точности 1,5 Диапазон показаний давлений, МПа ТМ 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* ТВ* −0,1…0 ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 * — под заказ, только исполнение I, II, V Диапазон рабочих температур, °C Окружающая среда: −60…+60 (без заполнения) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −60…+100 (с заполнением силиконом ПМС-50) Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 Корпус IP65, нержавеющая сталь 08Х17Н13М2 Кольцо Нержавеющая сталь 08Х17Н13М2, байонетное Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Подключение Через клеммную коробку сбоку на корпусе Присоединение Радиальное Резьба присоединения M20×1,5 (под заказ другие резьбы) Межповерочный интервал 2 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 Электрическая схема Одноконтактная — Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР)** ** — только ТМ Максимальное напряжение, В −220, ~380 Максимальный ток, А 1 Максимальная разрывная мощность контактов 30 Вт, 50 В·А Тип контактов с магнитным поджатием, серебряное покрытие Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний ±4
