Манометры про­мыш­лен­ные кор­ро­зи­он­но­стой­кие виб­ро­ус­той­чи­вые

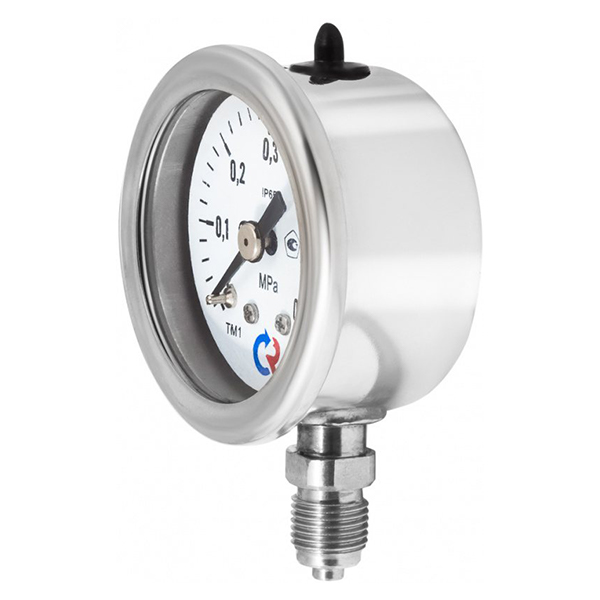

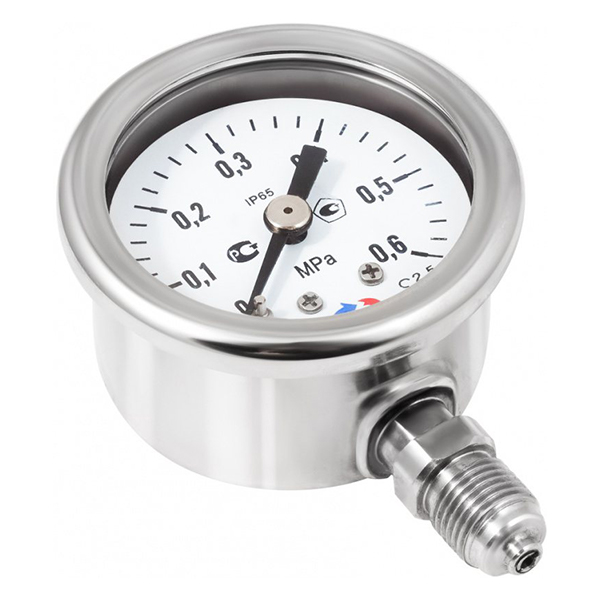

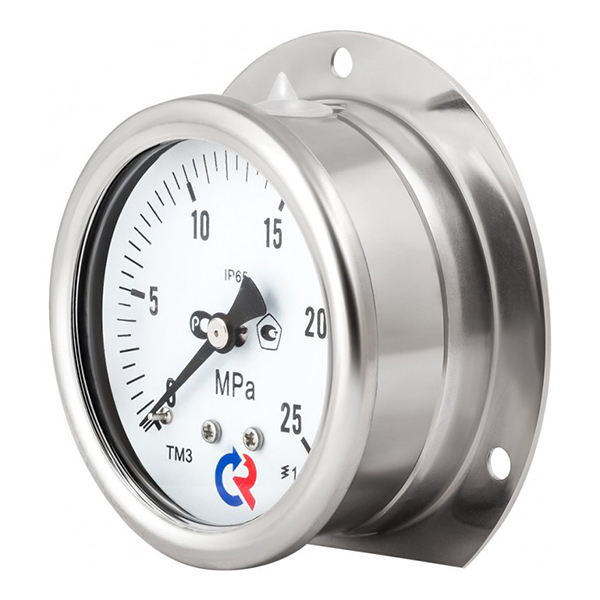

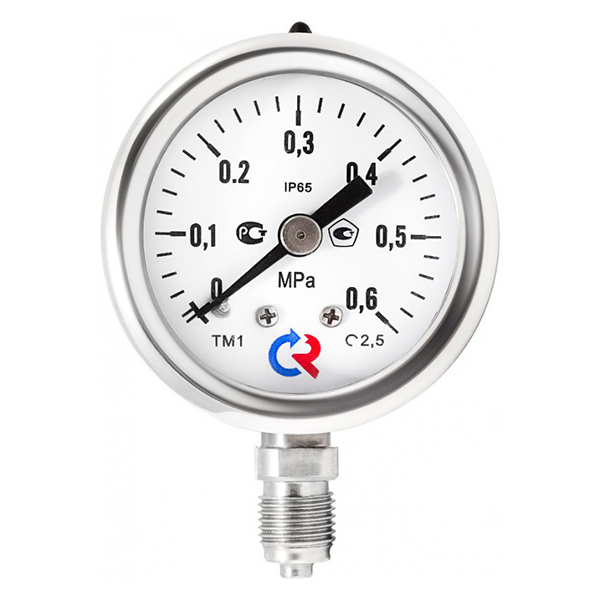

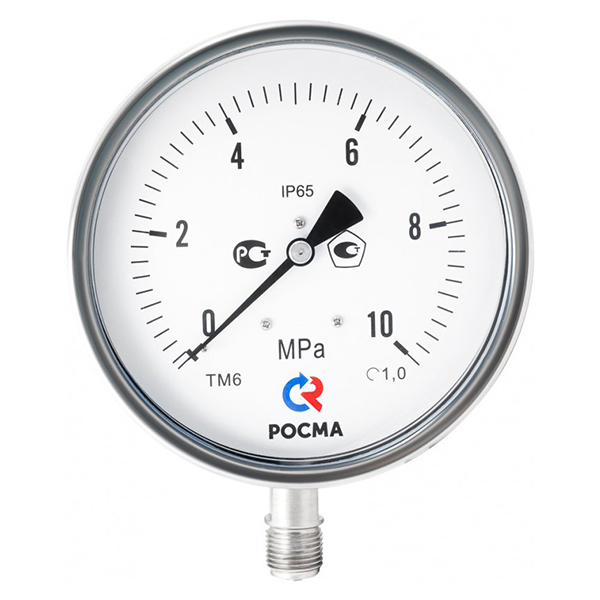

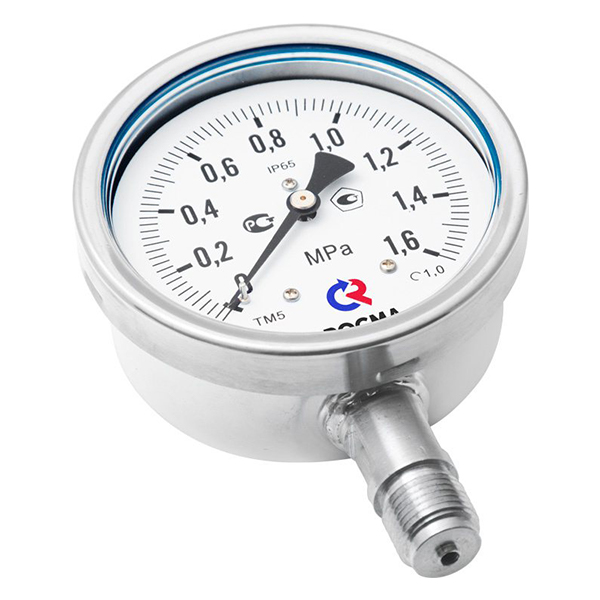

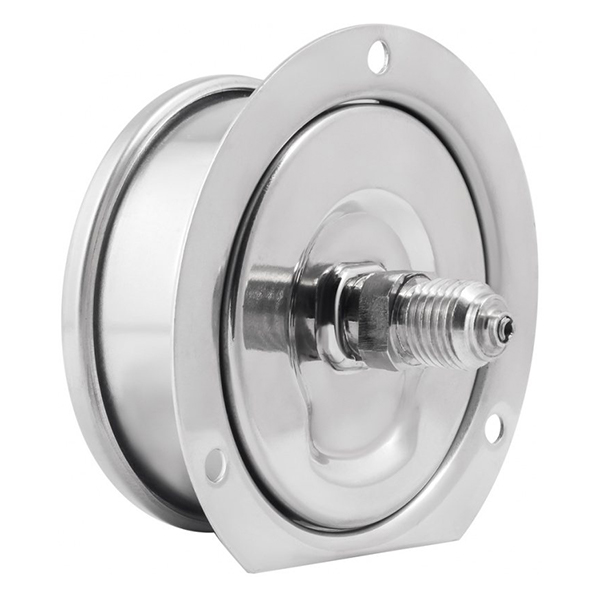

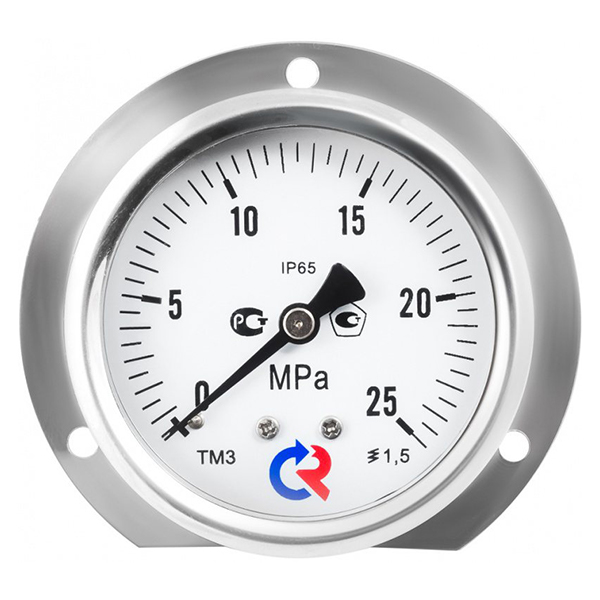

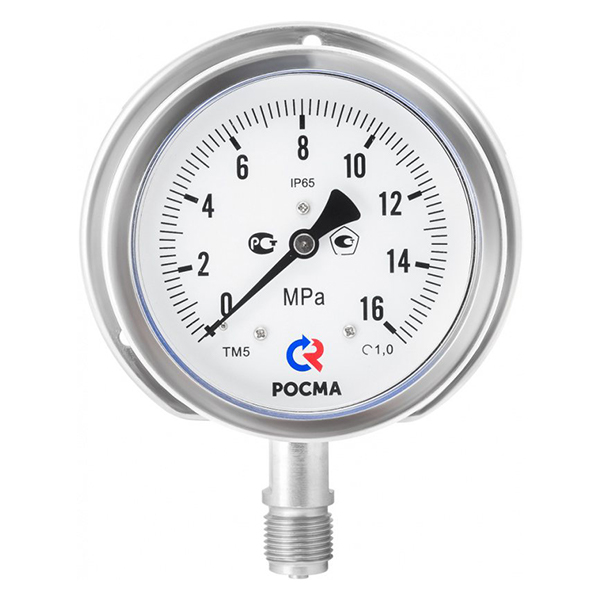

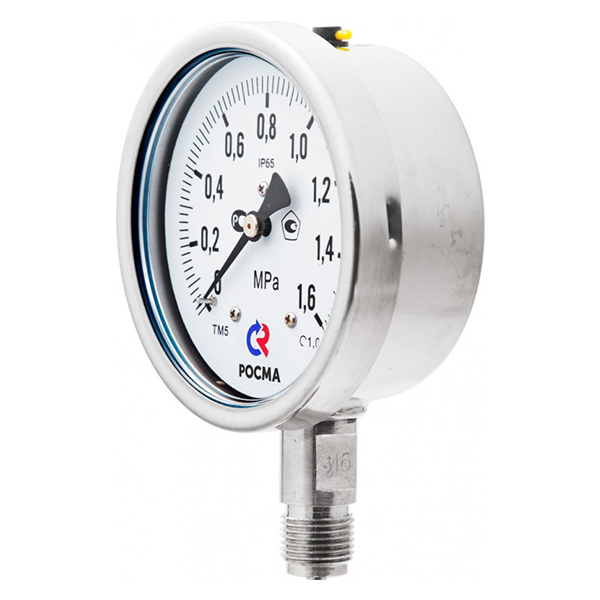

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение. Диаметр корпуса, мм 40, 50, 63, 100, 150, 160* * — под заказ Класс точности Ø100, 150, 160 1,0 Ø63 1,5 Ø40, 50 2,5 Диапазон показаний давлений, МПа ТМ Ø40, 50 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø63 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 Ø100, 150, 160 0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ТВ Ø63, 100, 150, 160 −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ** — только для радиальных Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) Корпус IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 (Ø100, 150, 160) Кольцо Нержавеющая сталь 08Х17Н13М2 Ø100, 150, 160 — байонетное Ø40, 50, 63 — завальцованное Ø63 — байонетное (опция) Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160) Корректор нуля Опция: на стрелке (Ø 100, 150, 160) Присоединение Радиальное — Ø40, 50, 63, 100, 150, 160 Осевое — Ø40, 50, 63 Эксцентрическое — Ø100, 150, 160 Резьба присоединения*** Ø100, 150, 160 G½, M20×1,5 Ø63 G¼, M12×1,5 Ø50 G¼, M12×1,5 Ø40 G⅛, M10×1 *** — под заказ другие резьбы Межповерочный интервал 2 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
