Манометры виб­ро­ус­той­чи­вые

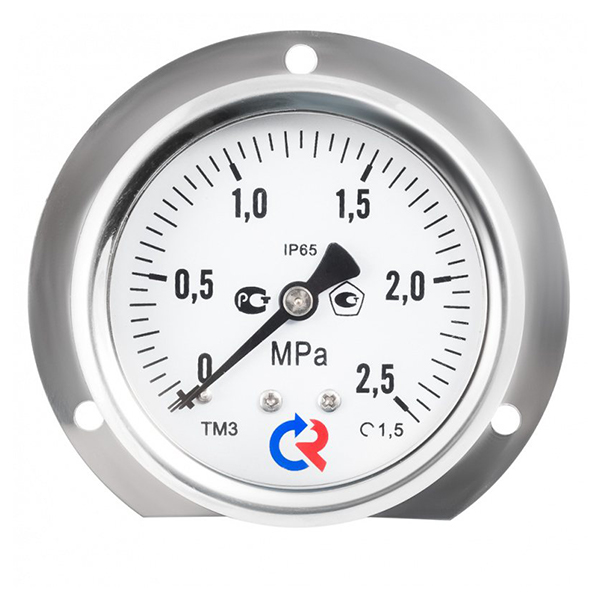

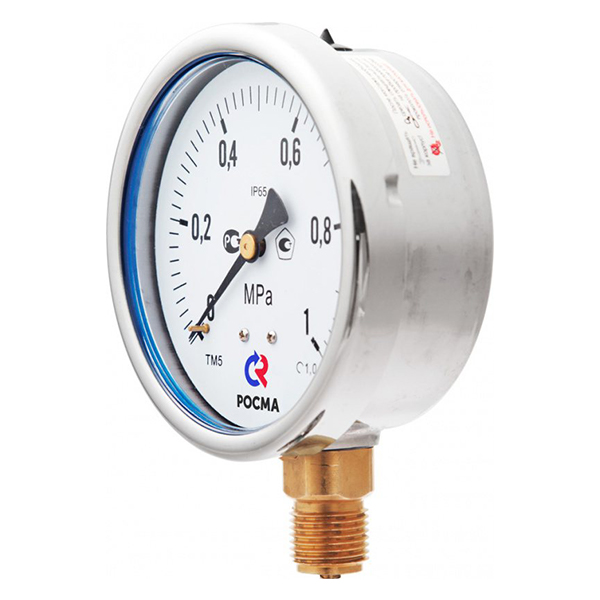

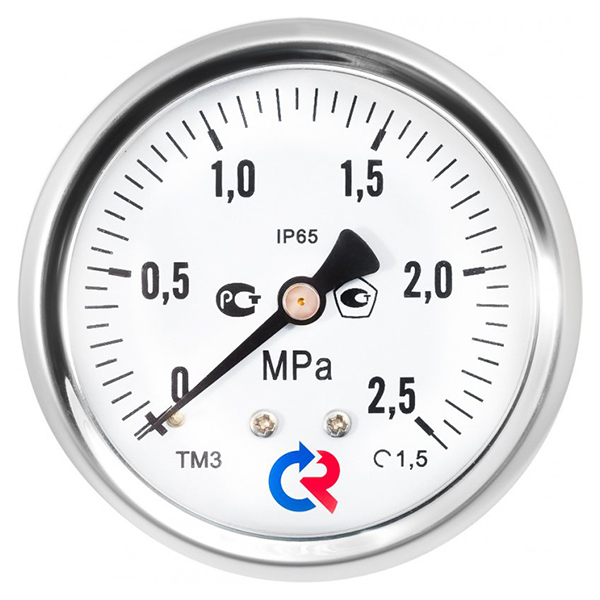

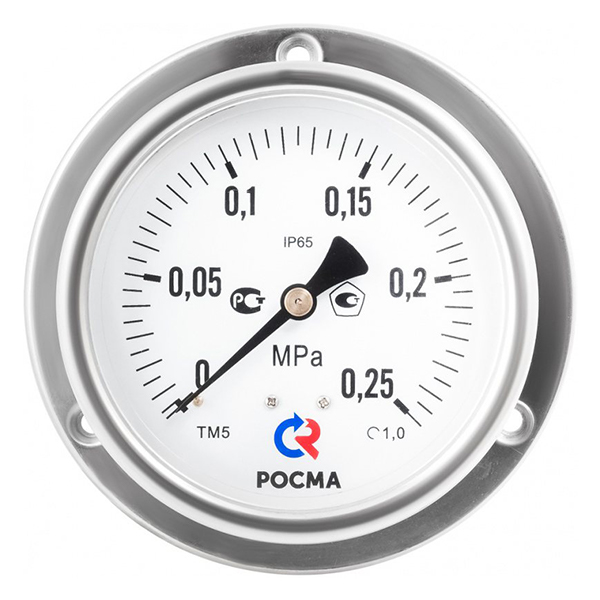

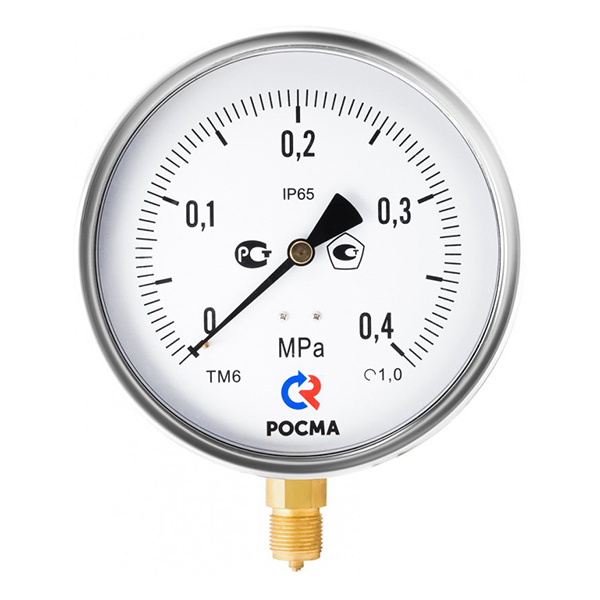

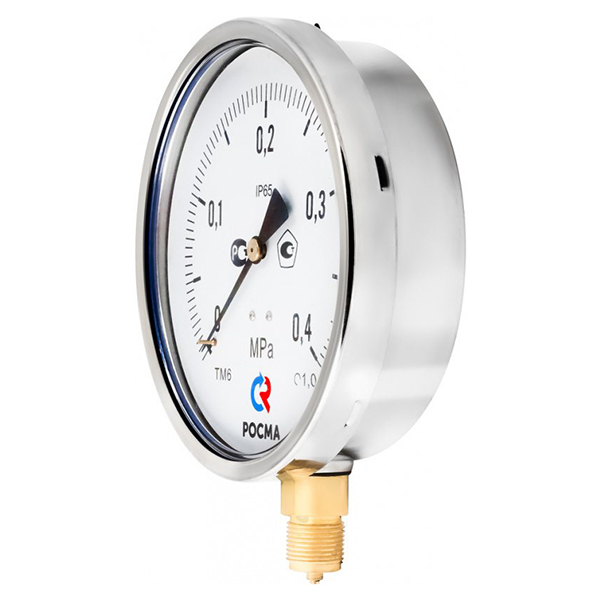

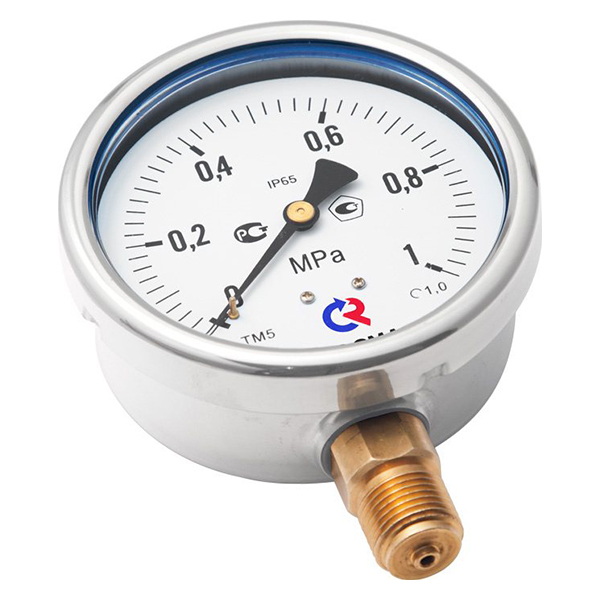

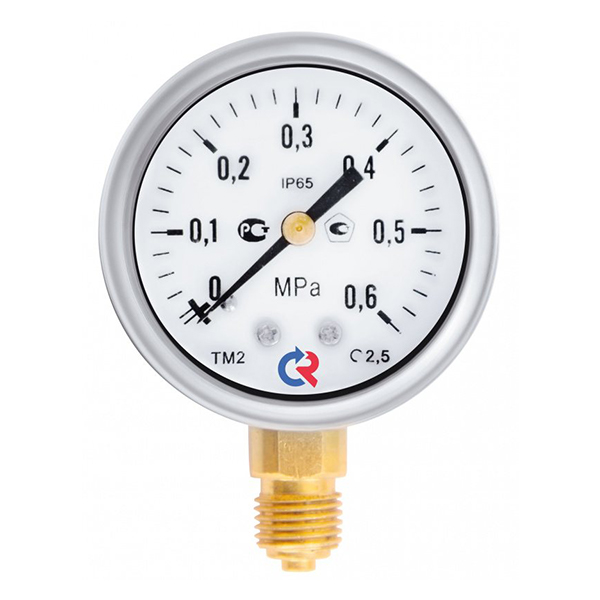

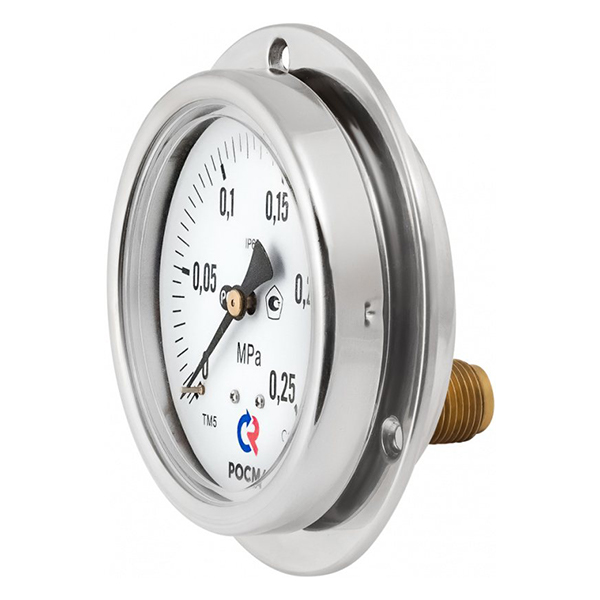

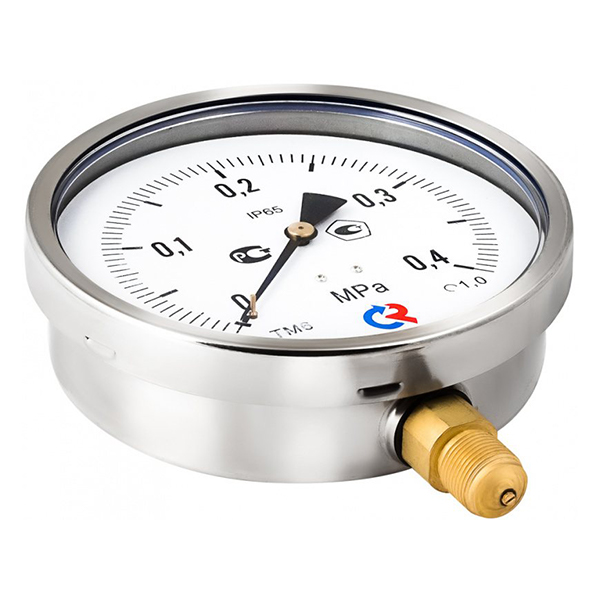

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65. При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение. Диаметр корпуса, мм 50, 63, 100, 150, 160* * — под заказ Класс точности Ø100, 150, 160 1,0 Ø63 1,5 Ø50 2,5 Диапазон показаний давлений, МПа ТМ Ø50 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø63, 100, 150, 160 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** ТВ Ø63, 100, 150, 160 −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ** — только для радиальных Ø63 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −50…+150 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −50…+150 (с заполнением силиконом ПМС-50) Корпус IP65, нержавеющая сталь 08Х18Н10 Опция: IP66 (Ø100, 150, 160) Кольцо Нержавеющая сталь 08Х18Н10 Ø100, 150, 160 — байонетное Ø50, 63 — завальцованное Ø63 — байонетное (опция) Чувствительный элемент, трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Опционально: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160) Штуцер Медный сплав Присоединение Радиальное — Ø50, 63, 100, 150, 160 Осевое — Ø50, 63 (кроме 100 МПа), 100 Эксцентрическое — Ø100 Резьба присоединения*** Ø100, 150, 160 G½, M20×1,5 Ø63 G¼, M12×1,5 Ø50 G¼ *** — под заказ другие резьбы Межповерочный интервал 2 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
