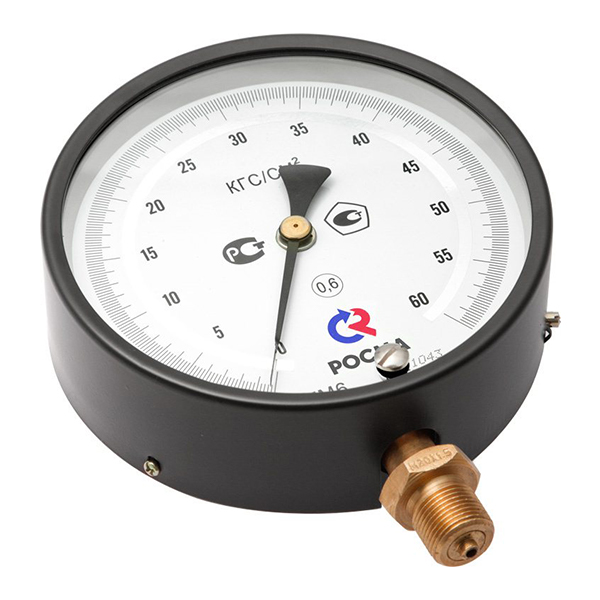

Манометры точ­ных изме­ре­ний

Тип ТМ (ТМВ) — МТИ, серия 10. Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0. Предусмотрена корректировка нуля с помощью регулировочного винта. Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности. Диаметр корпуса, мм 150, 160* * — под заказ Класс точности 0,4 / 0,6 / 1,0 Диапазон показаний давлений, МПа ТМ 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ТМВ −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −30…+100 При поверке: 23±5 Корпус IP40, силумин, цвет черный Кольцо Сталь 10, цвет черный Чувствительный элемент Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа) Трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Корректор нуля На стекле Штуцер Медный сплав Присоединение Радиальное Резьба присоединения M20×1,5 (под заказ G½) Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
