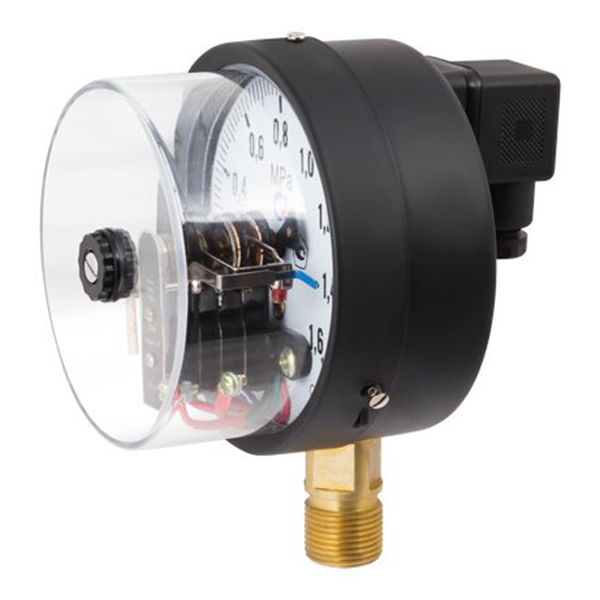

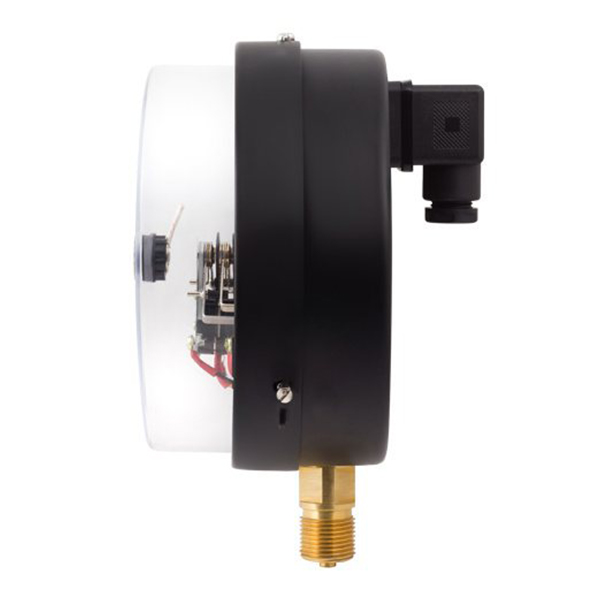

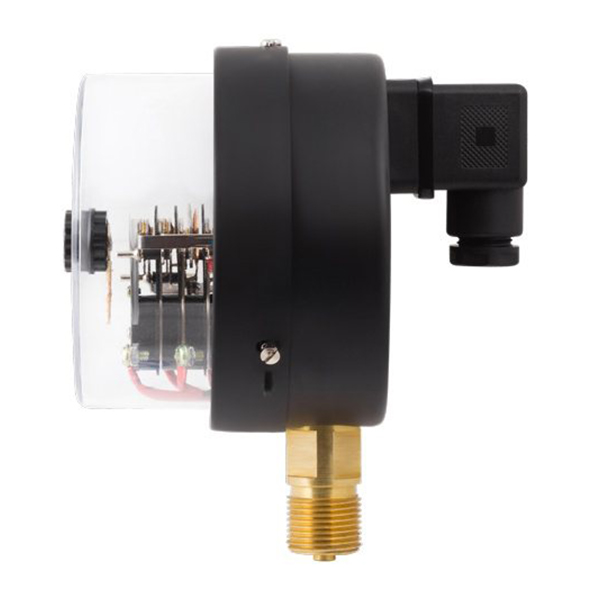

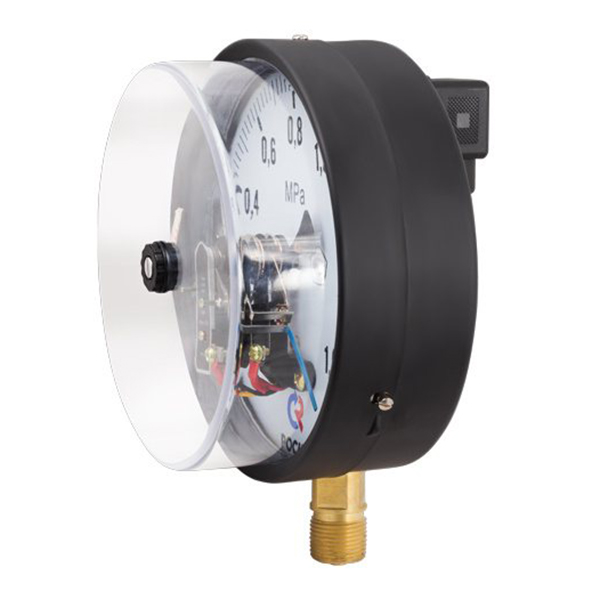

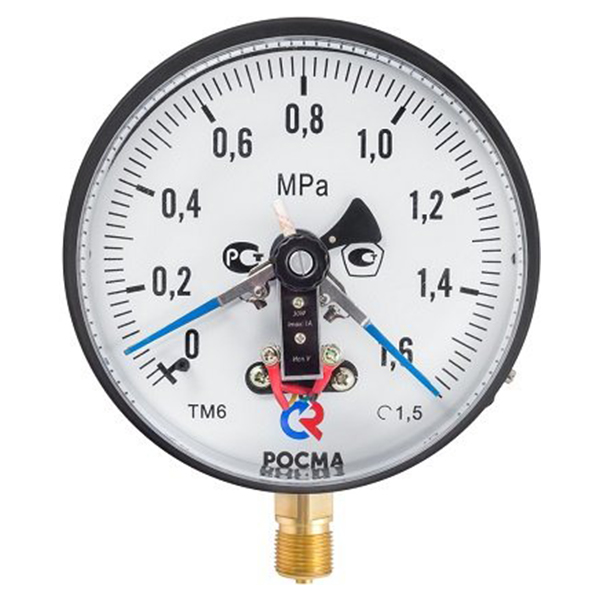

Манометры с элек­тро­контакт­ной при­став­кой с по­вы­шен­ной пыле­вла­го­за­щи­щен­ностью

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54). Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Диаметр корпуса, мм 100, 150 Класс точности 1,5 Диапазон показаний давлений, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ТВ* −0,1…0 ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 * — только исполнение I, II, V. ** — только исполнение I, II, V, VI Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −50…+150 Электрическая схема Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ) Максимальное напряжение, В −220 В, ~380 Максимальный ток, А 1 Максимальная разрывная мощность контактов 30 Вт, 50 В·А Тип контактов с магнитным поджатием, серебряное покрытие Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4 Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ) Трибко-секторный механизм Медный сплав Корпус IP54, сталь 10, цвет черный Кольцо Сталь 10, цвет черный Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием) Подключение Через DIN-разъем сзади на корпусе (100 МПа - штепсельное) Присоединение Радиальное Резьба присоединения G½ или М20×1,5 Межповерочный интервал 2 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
