Манометры с по­вы­шен­ным клас­сом точности

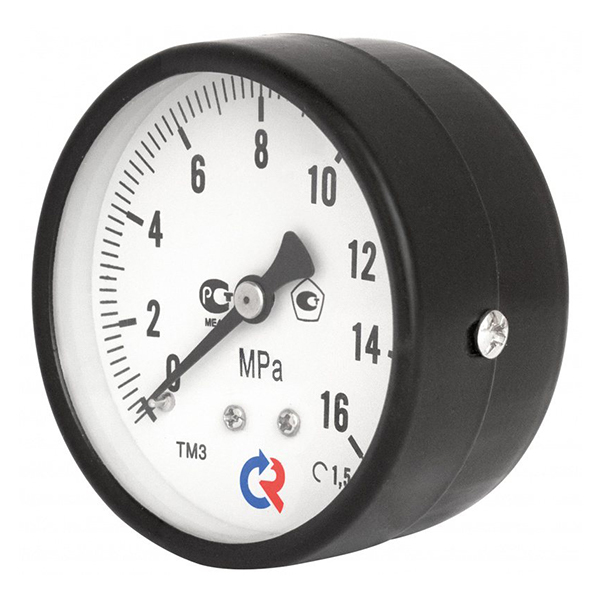

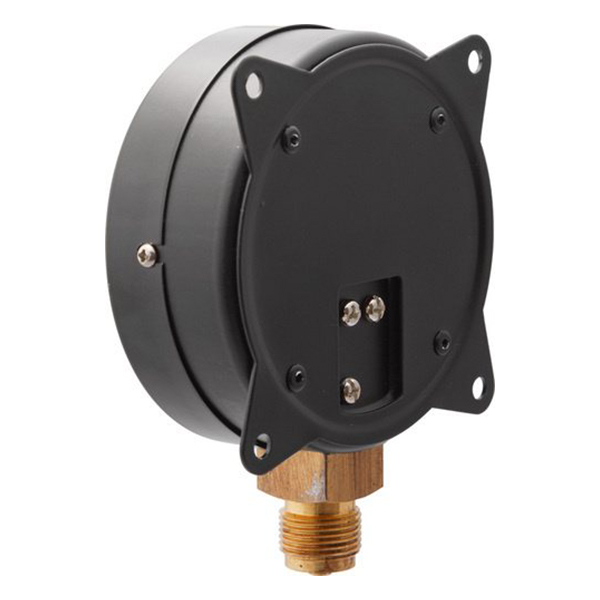

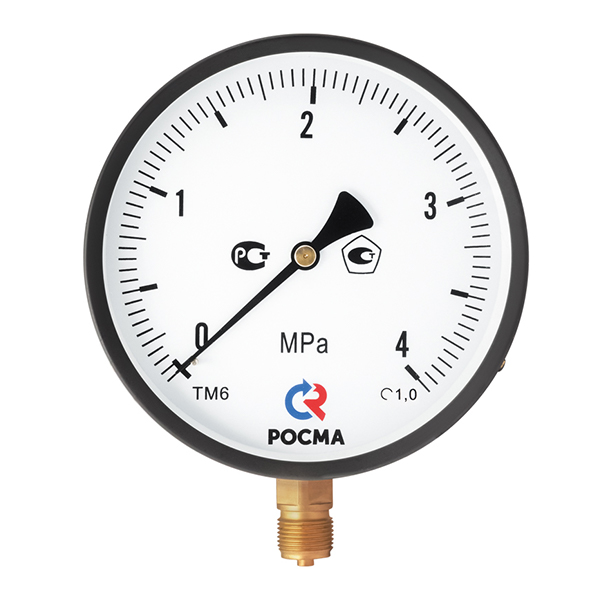

Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение. Диаметр корпуса, мм 63, 100, 150, 160* * — под заказ Класс точности Ø100, 150, 160 1,0 Ø63 1,5 Диапазон показаний давлений, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 ТВ −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −50…+150 Корпус Ø63 — IP40 Ø100, 150, 160 — IP40 (IP54 под заказ) Сталь 10, цвет черный Кольцо Сталь 10, цвет черный Чувствительный элемент, трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Штуцер Медный сплав Присоединение Радиальное или осевое (Ø63) Радиальное (Ø100, 150, 160) Резьба присоединения** Ø100, 150, 160 M20×1,5 Ø63 G¼ / M12×1,5 ** — под заказ другие резьбы Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
