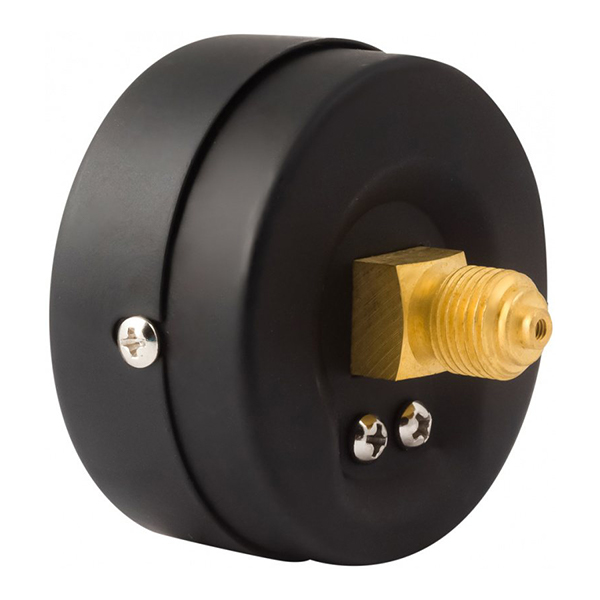

Манометры стан­дар­тно­го ис­пол­не­ния

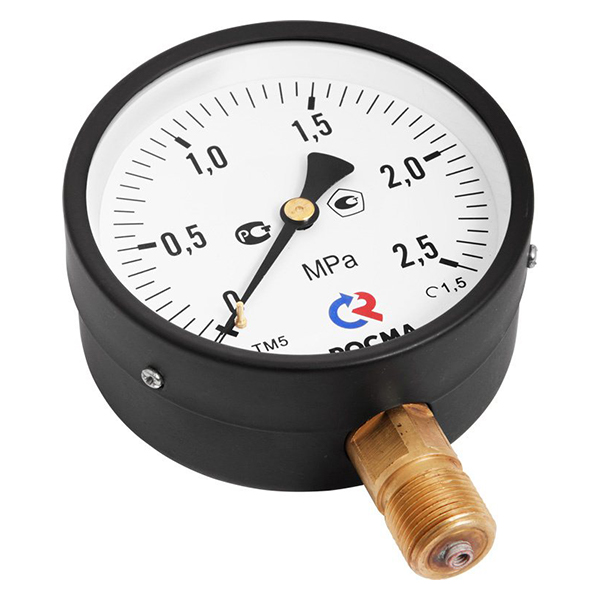

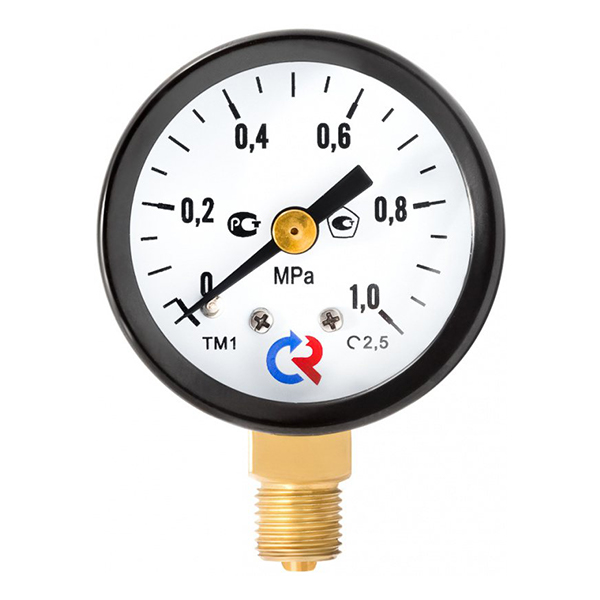

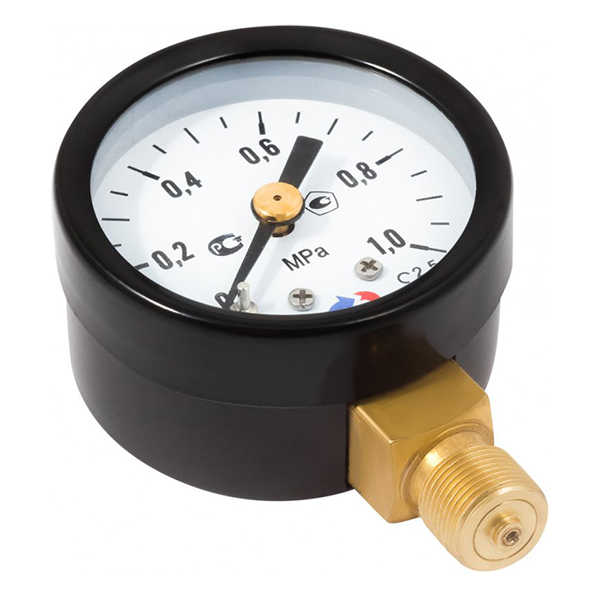

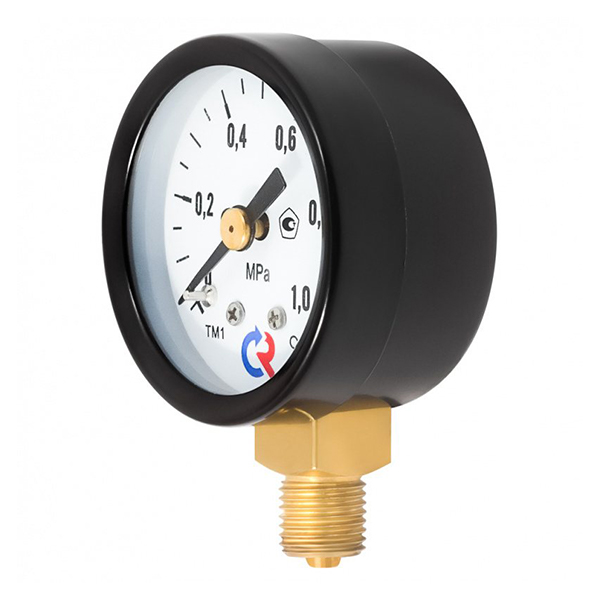

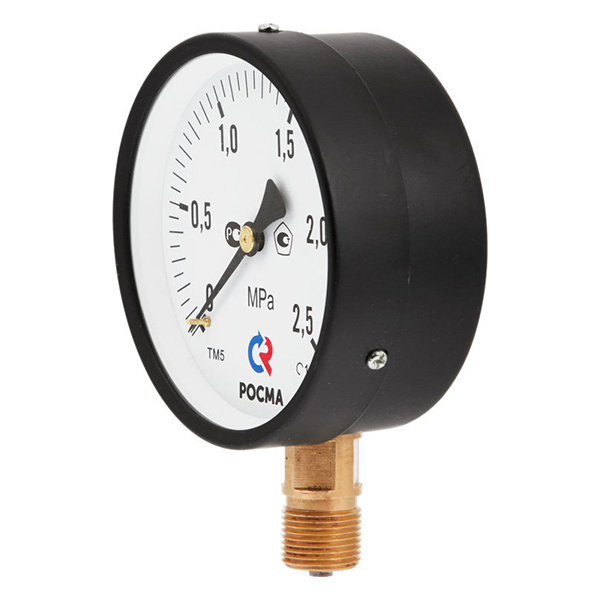

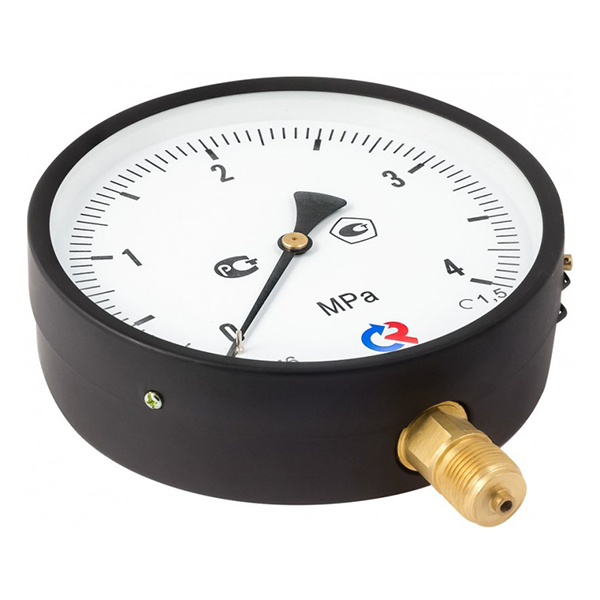

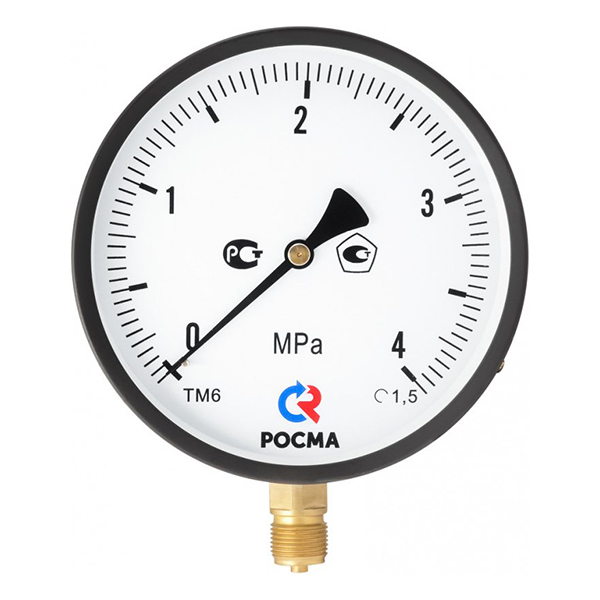

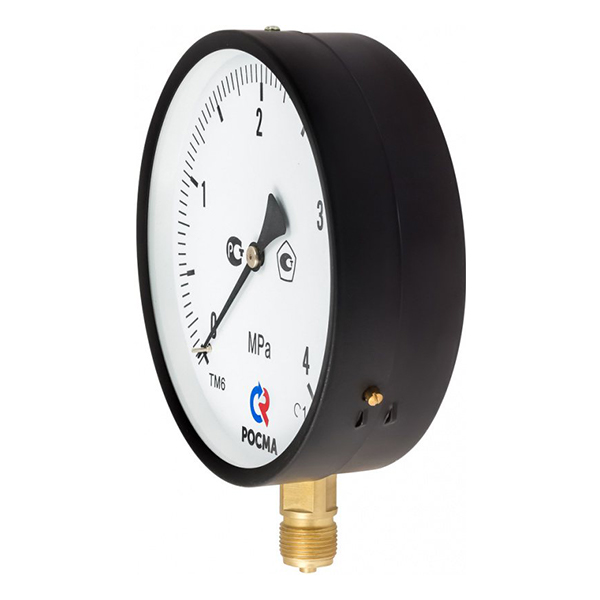

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма и вращает стрелку манометра. По типу исполнения стандартные манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Манометры поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки. Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение. Диаметр корпуса, мм 40, 50, 63, 100, 150, 160* * — под заказ Класс точности Ø100, 150, 160 1,5 Ø40, 50, 63 2,5 Диапазон показаний давлений, МПа ТМ Ø40, 50 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø63 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 Ø100, 150, 160 0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** ТВ Ø40, 50, 63, 100, 150, 160 −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ** — только для радиальных Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −50…+150 Корпус IP40, сталь 10, цвет черный Кольцо Сталь 10, цвет черный Чувствительный элемент Медный сплав (100 МПа — сталь 38ХМ) Трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Штуцер Медный сплав (100 МПа — сталь 30 с никелевым покрытием) Присоединение Радиальное — все Ø Осевое — Ø40, 50, 63, 100 Эксцентрическое — Ø150, 160 Резьба присоединения*** Ø100, 150, 160 G½, M20×1,5 Ø50, 63 G¼, M12×1,5 Ø40 G⅛, M10×1 *** — под заказ другие резьбы Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
