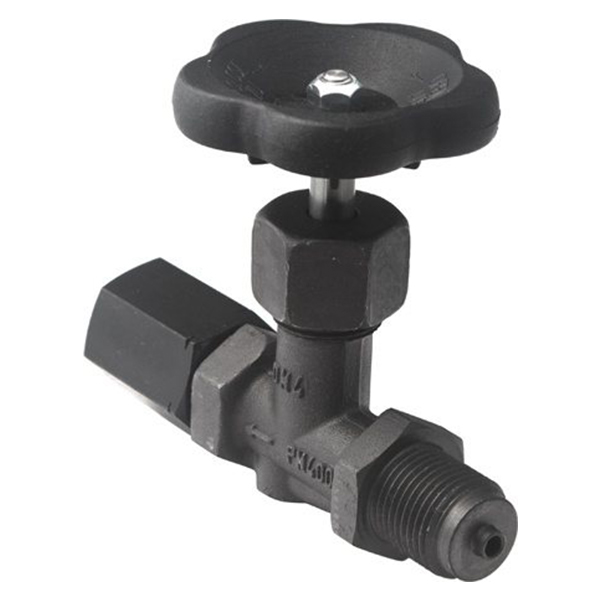

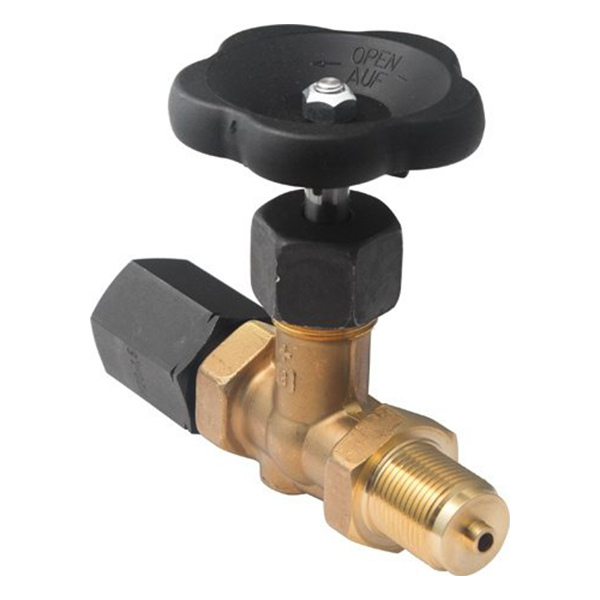

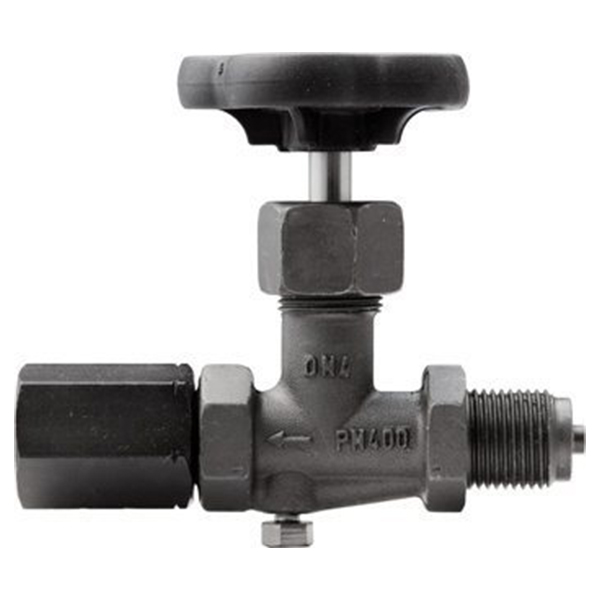

Игольчатый клапан Шнайдер

Игольчатый клапан - это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана. Рабочим телом в таких клапанах выступает шток с конусным игловидным наконечником, который плавно передвигается по поверхности седла и перекрывает проходное сечение канала в корпусе клапана, по которому проходит рабочая среда. Игольчатый клапан высокого давления оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии. Особенности: Простота и надежность конструкции Высокая герметичность затвора Основное преимущество по сравнению с трехходовыми клапанами - это возможность работы при более высоких давлениях (до 25МПа -латунный корпус и до 40МПа - корпус из нержавеющей стали). Максимальное рабочее давление, МПа 25 (клапан из латуни) 40 (клапан из стали) Диапазон рабочих температур, °С −20…+200 (нержавеющая сталь) −10…+120 (углеродистая сталь, латунь) Резьба присоединения G½ или M20×1,5 Исполнение (резьба) Наружная / внутренняя Материал корпуса Латунь, углеродистая сталь 30, нержавеющая сталь 08Х17Н13М2Т Материал игольчатого золотника Нержавеющая сталь 20Х17Н2 Максимальный вес, кг 0,58
