Датчики диффе­рен­циального давления

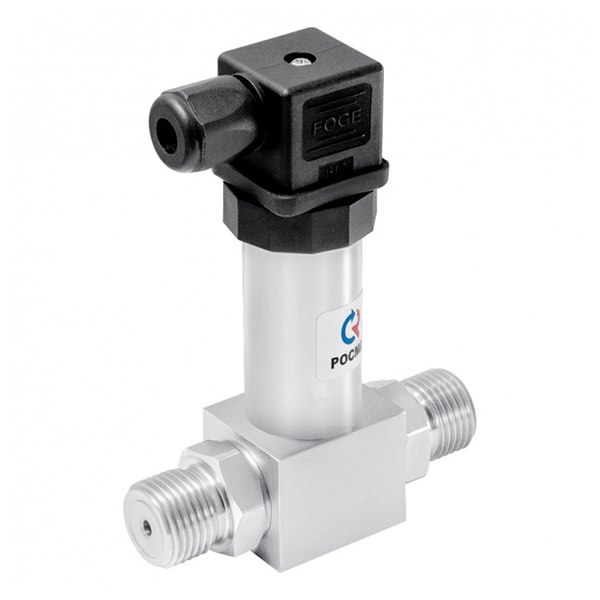

Тип РПД-Д. Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. В датчиках измерения дифференциального давления, измеряемая среда подается на обе стороны мембраны, а аналоговый выходной сигнал напрямую зависит от разности давлений. Поэтому зачастую подобные датчики также называются датчиками разности давления. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали. Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства, в особенности в системах водоподготовки, вентиляции, фильтрации, газоснабжения. Класс точности 0,5 Диапазон измерений давлений кПа 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 МПа 0…1 / 1,6 / 2,5 Максимальное статическое давление Диапазон х10, но не более 16 МПа (измеряемый перепад давления не должен быть больше, чем ВПИ) Диапазон рабочих температур, °C Окружающая среда: −10…+80 Измеряемая среда: −10…+80 Выходной сигнал, мА 4…20 Напряжение питания, В 24 Потребляемая мощность, Вт Не более 3 Корпус и штуцер IP65, нержавеющая сталь 08Х17Н13М2 Электрическое присоединение Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) Резьба присоединения G½ или М20×1,5 Межповерочный интервал 5 лет Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация НСРП. 421262.001ТУ ГОСТ 22520-85
