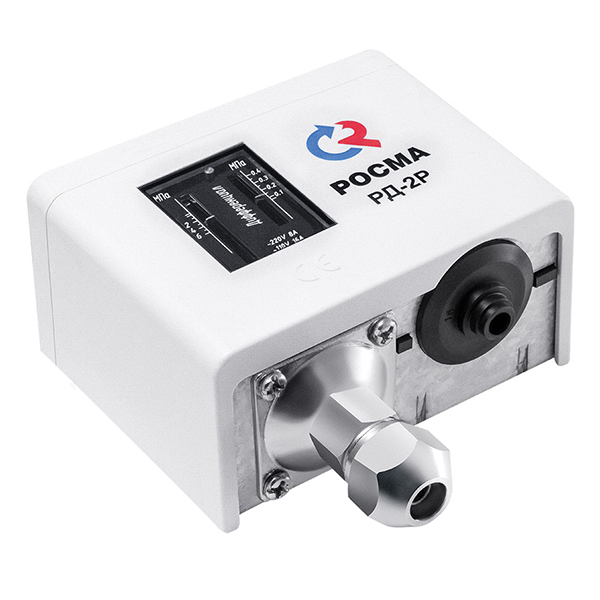

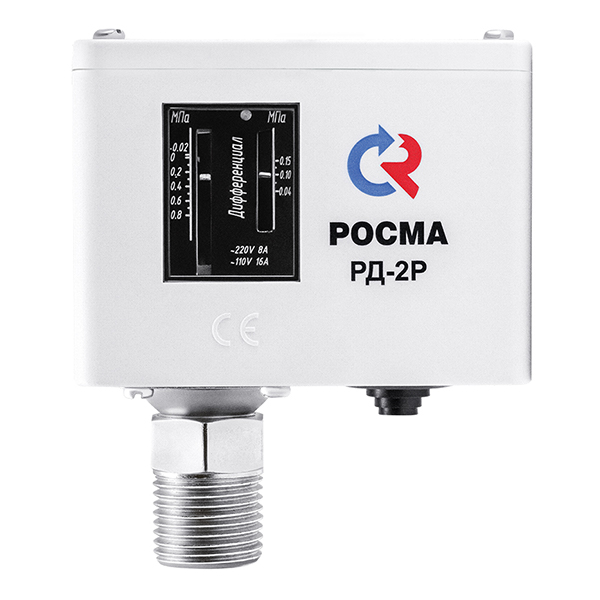

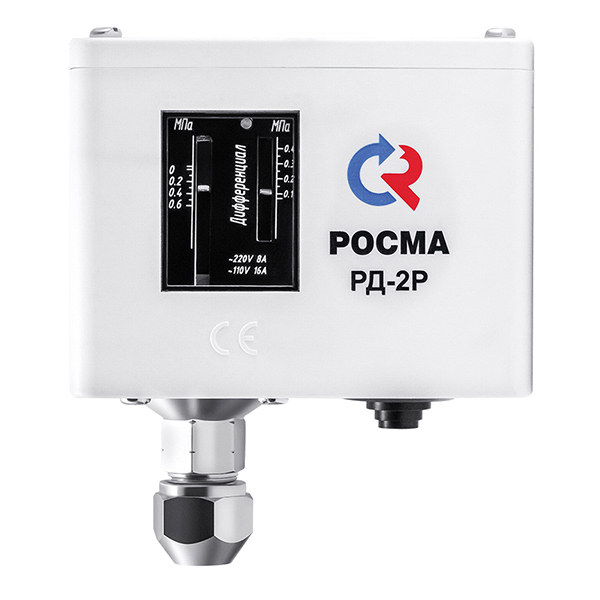

РД-2Р Реле давле­ния для жид­ких и газо­об­раз­ных неагрес­сив­ных сред

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств. Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления. Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах реле давления обеспечивают работу агрегата в автоматическом режиме. Реле давления Рабочий диапазон, МПа Дифференциал, МПа (настраиваемый) Р перегруз. макс, МПа −0,05…0,3 0,035…0,15 1,6 −0,07…0,6 0,06…0,4 1,6 −0,02…0,8* 0,07…0,4* 1,6* −0,02…0,8** 0,04…0,15** 1,6** 0,1…1 0,1…0,3 1,6 0,5…1,6 0,1…0,4 3,5 0,5…2,4 0,2…0,5 3,5 0,5…3 0,5…1 3,5 * — для РД-2Р модель 35 G¼ ** — для РД-2Р модель 35 G½ Воспроизводимость ±2% Контакты Однополюсный перекидной контакт Электрические характеристики 8А ~220 В 16А ~110 В Диапазон рабочих температур, °C Окружающая среда: -10…+70 Контролируемая среда: -10…+110 Корпус Алитированная сталь 10 IP44 Крышка Пластик, цвет белый Штуцер и накидная гайка Хромированная сталь 10 Кронштейн и механизм Анодированная сталь 10 Сильфон Медный сплав Шкала Алюминий, цвет черный Стекло Органическое Способ присоединения РД-2Р — штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) РД-2Р модель 35 — резьба G¼ или G½ Варианты монтажа На приборную панель или с помощью кронштейна Монтаж кабеля Тип Способ монтажа Ø кабеля,мм РД-2Р модель 35 Кабельный ввод 6 — 14 РД-2Р Резиновый уплотнитель до 12 Надежность 100 000 циклов Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
