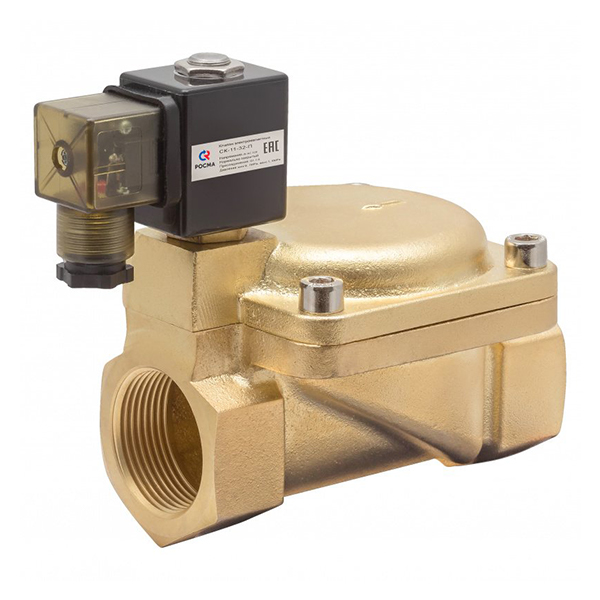

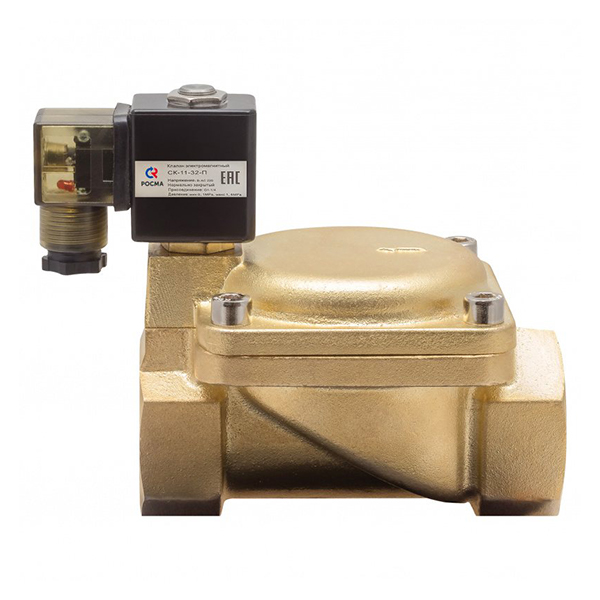

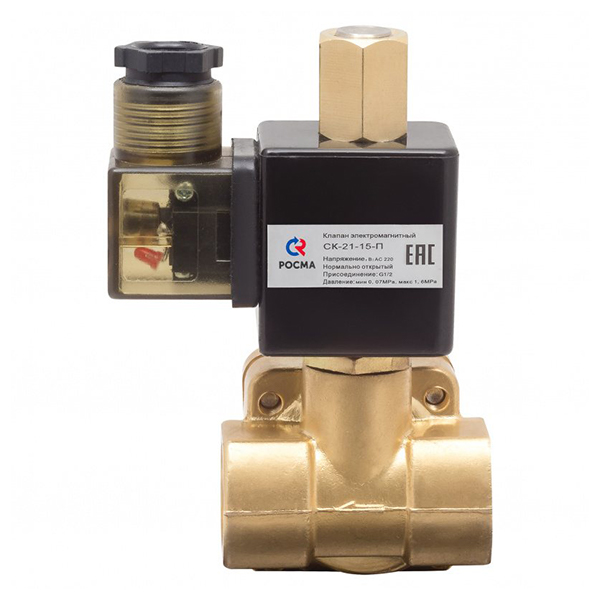

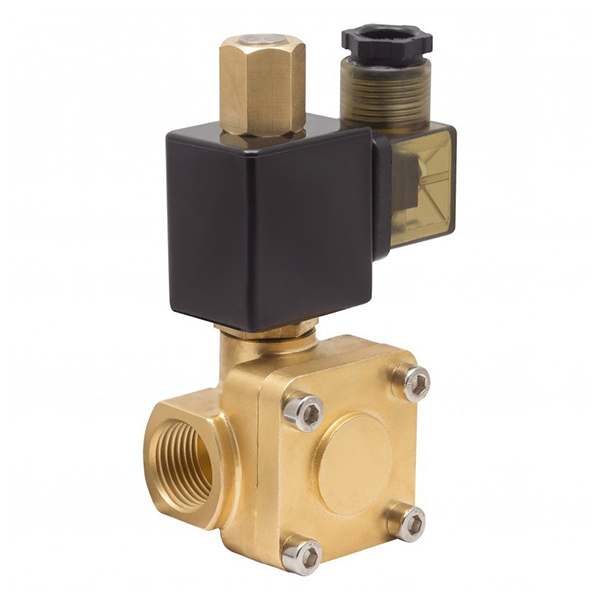

Клапаны электро­маг­нит­ные (соле­но­ид­ные) непря­мо­го дейст­вия

Тип СК-ВД. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, неагрессивных к медным сплавам и каучукам. Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды. Принцип работы Непрямого действия (Пилотный клапан) Номинальный диаметр DN, мм 15 / 20 / 25 / 32 / 40 / 50 Исполнение Нормально закрытый Нормально открытый Номинальное напряжение ~220 В, -24 В Рабочее давление, МПа DN 15, 20, 25 0,07…1,6 DN 32, 40, 50 0,1…1,6 Температура рабочей среды, °С -5…+90 (NBR) -5…+120 (Витон) Температура окружающей среды, °С -10…+80 Катушка IP65, DIN-разъем Потребляемая мощность, Вт DN, мм 220 В 24 В 15, 20, 25, 32, 40, 50 15 12 Время срабатывания клапана, мс Открытие: 100–300 Закрытие: 100–300 Резьба присоединения G½ / G¾ / G1 / G1¼ / G1½ / G2 Корпус Медный сплав Мембрана Бутадиен-нитрильный каучук (NBR) Опция: фторкаучук (Витон) Надежность 500 000 циклов Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 3712-001-4719015564-2015
