Мембранные разделители сред, штуцерное присоединение

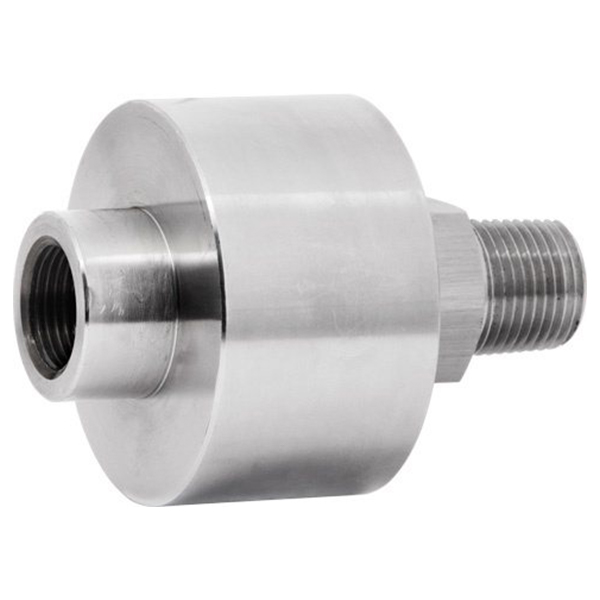

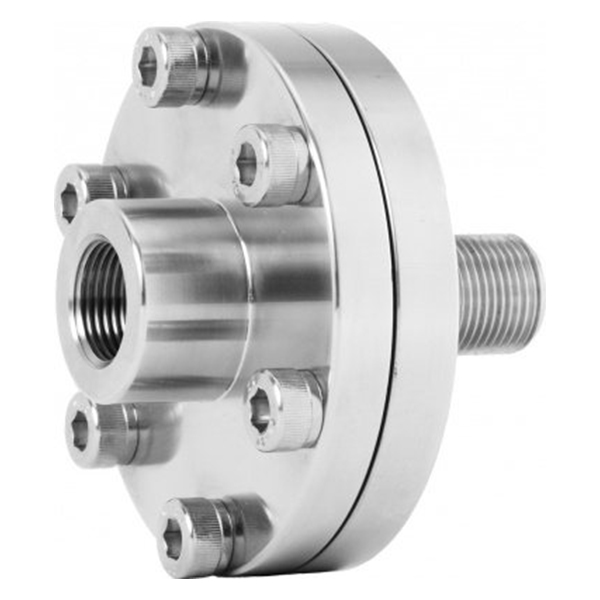

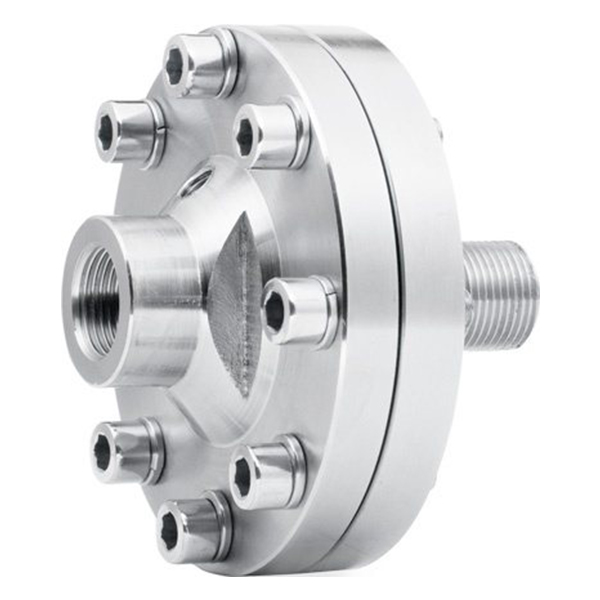

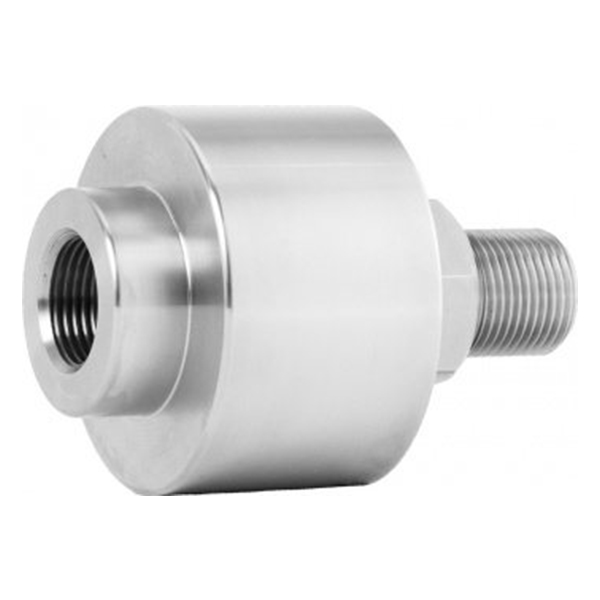

Тип РМ. Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость. Область применения: все отрасли промышленности, где требуется защита прибора. При поставке мембранного разделителя в сборе со средством измерения, заполнение разделительной жидкостью осуществляется вакуумной установкой. Диапазон рабочих давлений, МПа Низкие РМ-Н11 ТМ 0…0,1 / 0,16 / 0,25 / 0,4 ТВ −0,1…0 ТМВ −0,1…0,15 / 0,3 РПД-И 0...0,1 / 0,16 / 0,25 / 0,4 Средние РМ-С10,РМ-С10м ТМ 0…0,6 / 1 / 1,6 / 2,5 ТМВ −0,1…0,5 / 0,9 / 1,5 / 2,4 РПД-И 0…0,6 / 1 / 1,6 / 2,5 Высокие РМ-В10,РМ-В10м ТМ 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 РПД-И 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 Диапазон рабочих температур, °C В соответствии с выбранным средством измерения Корпус, нижний и верхний фланец Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы Мембрана Нержавеющая сталь 08Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой Диаметр проходного отверстия, мм 10 Резьба присоединения* К средству измерения — внутренняя M20×1,5 К процессу — наружная М20×1,5 или G½ * — под заказ другие резьбы Заливное отверстие Низкие давления (РМ-Н11) — есть Средние давления (РМ-С10, РМ-С10 м) — нет Высокие давления (РМ-В10, РМ-В10 м) — нет Разделительная жидкость ПМС-20 (ГОСТ13032-77) Объем, вытесняемый под действием максимального давления, мл 2,5 Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) Варианты поставки — без средства измерения — в сборе со средством измерений** — в сборе со средством измерений** и соеди­ни­тельным рукавом*** (длина 2 / 3 / 4 / 5 м) ** — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии) *** — до 10 МПа Техническая документация ТУ 4212-004-4719015564-2013
