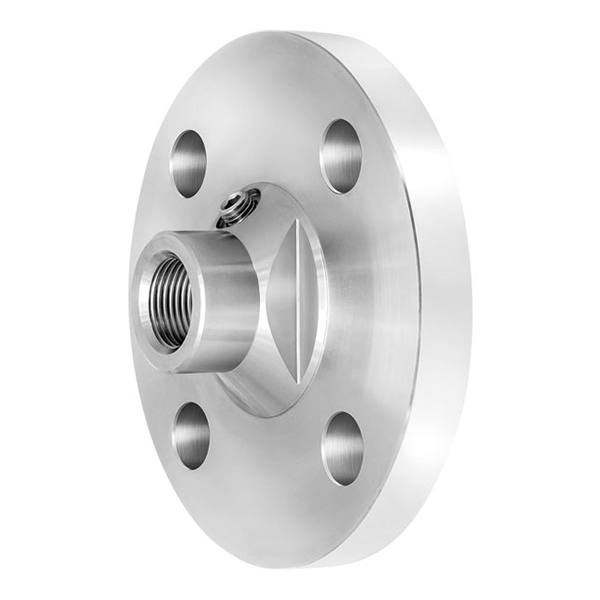

Мембранные разделители сред, фланцевое присоединение

Тип РМ. Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Область применения: все отрасли промышленности, где требуется защита прибора. При поставке разделителя в сборе со средством измерения, заполнение разделительной жидкостью осуществляется вакуумной установкой. Диапазон рабочих давлений, МПа Средние и низкие РМ-С21 ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 ТВ −0,1…0 ТМВ −0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4 РПД-И 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 Средние РМ-С21м ТМ 0…0,6 / 1 / 1,6 / 2,5 ТМВ −0,1...0,5 / 0,9 / 1,5 / 2,4 РПД-И 0…0,6 / 1 / 1,6 / 2,5 Диапазон рабочих температур, °C В соответствии с выбранным средством измерения Фланец Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы Мембрана Нержавеющая сталь 008Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой Резьба присоединения Внутренняя M20×1,5 Заливное отверстие Есть Разделительная жидкость ПМС–20 (ГОСТ13032–77) Объем, вытесняемый под действием максимального давления, мл 2,5 Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) Варианты поставки — без средства измерений — в сборе со средством измерений* — в сборе со средством измерений* и соединительным рукавом (длина 2 / 3 / 4 / 5 м) * — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии) Техническая документация ТУ 4212-004-4719015564-2013
