Термомано­мет­ры осевые

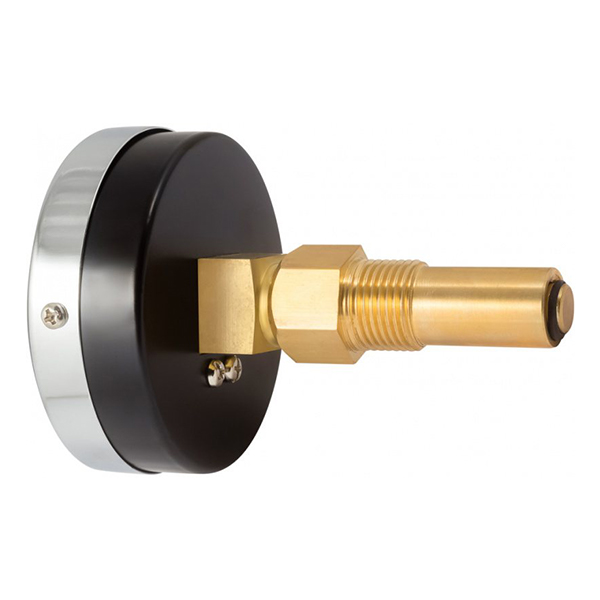

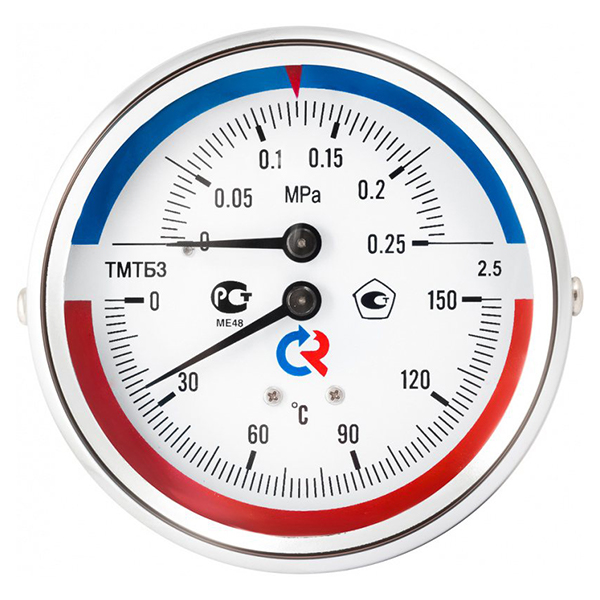

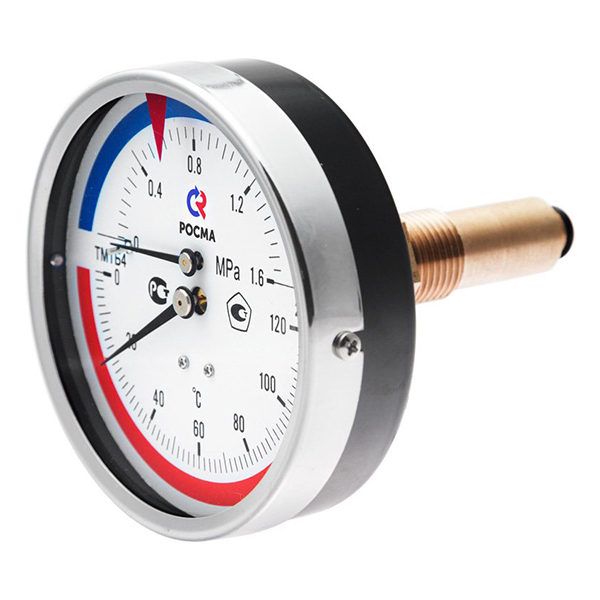

Тип ТМТБ. Термоманометр аксиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения. Термоманометр осевой объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя. Прибор комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет демонтировать термоманометр без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане - 2,5 МПа. Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д. Диаметр корпуса, мм 80, 100 Класс точности 2,5 Диапазон показаний температур, °С 0…+120 / 150 Диапазон показаний давлений, МПа 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: 0…+150 Длина погружной части, мм 46, 64, 100 Корпус IP40, cталь 10, цвет черный Кольцо Хромированная сталь 10 Чувствительный элемент манометрической части, трибко-секторный механизм, клапан Медный сплав Чувствительный элемент термометрической части Биметаллическая спираль Циферблат Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления Стекло Минеральное Штуцер манометра Медный сплав Шток термометра Нержавеющая сталь 08Х18Н10 Присоединение Осевое Резьба присоединения G½ (на клапане) Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
