Термометры обще­тех­ни­чес­кие (осе­вое при­со­еди­не­ние)

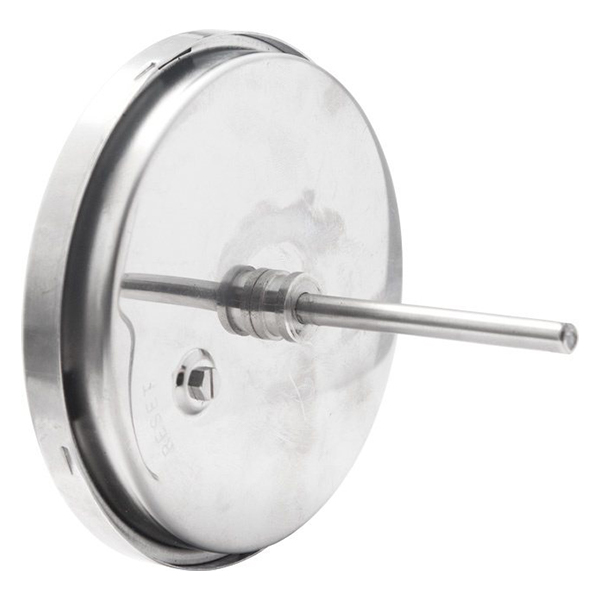

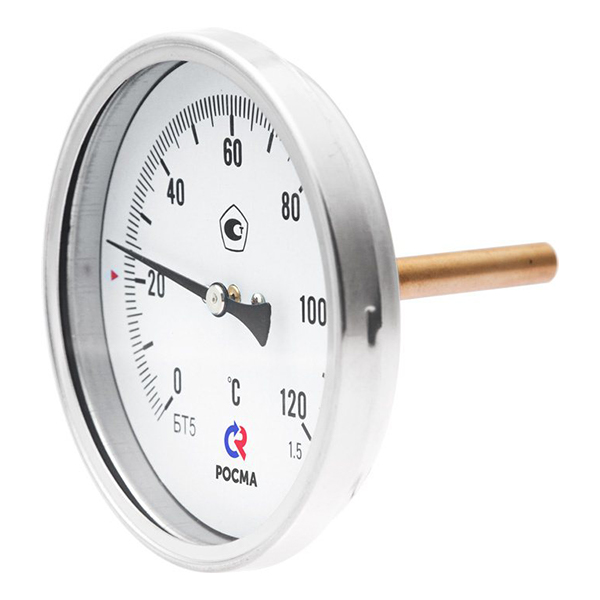

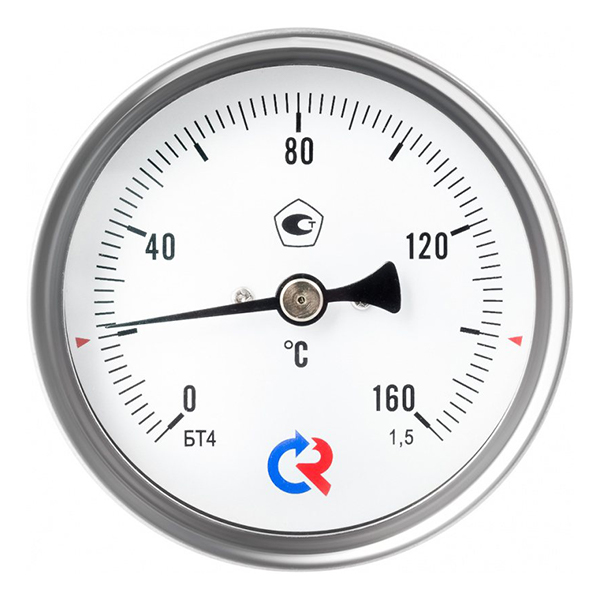

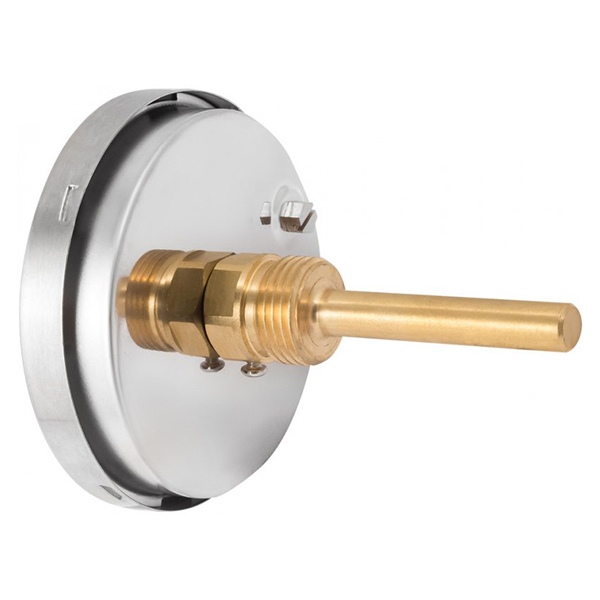

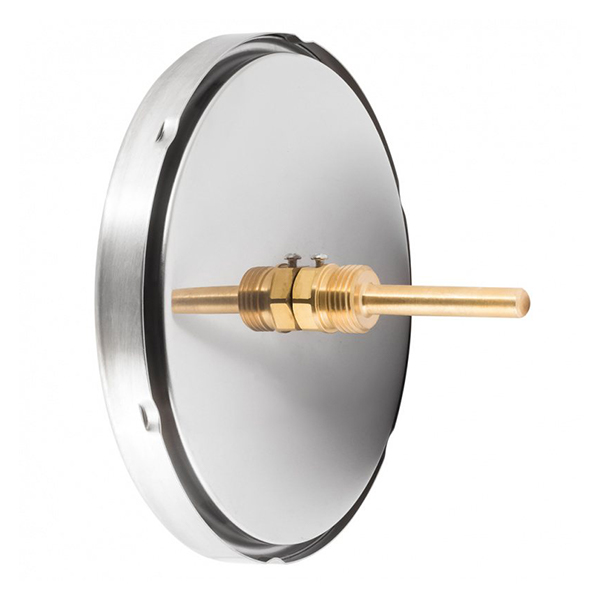

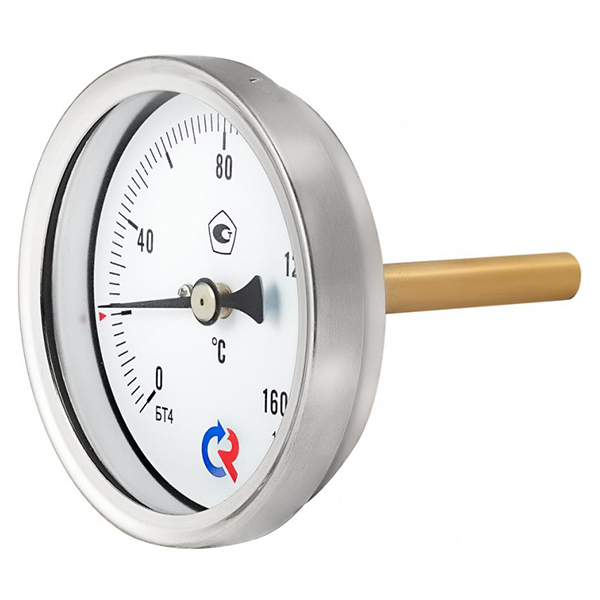

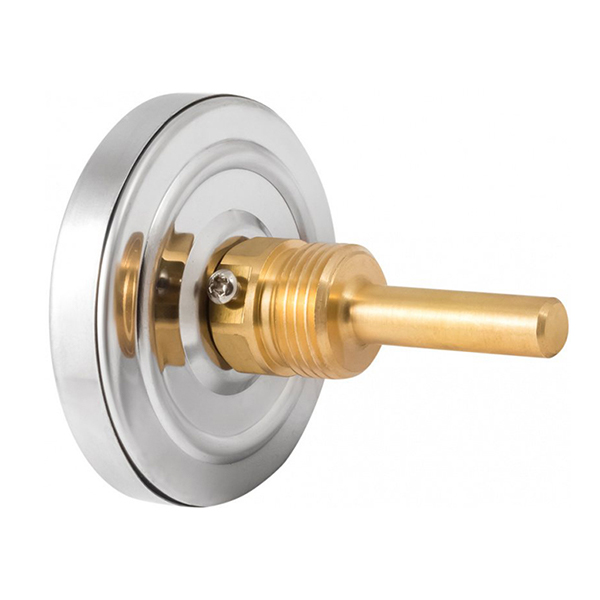

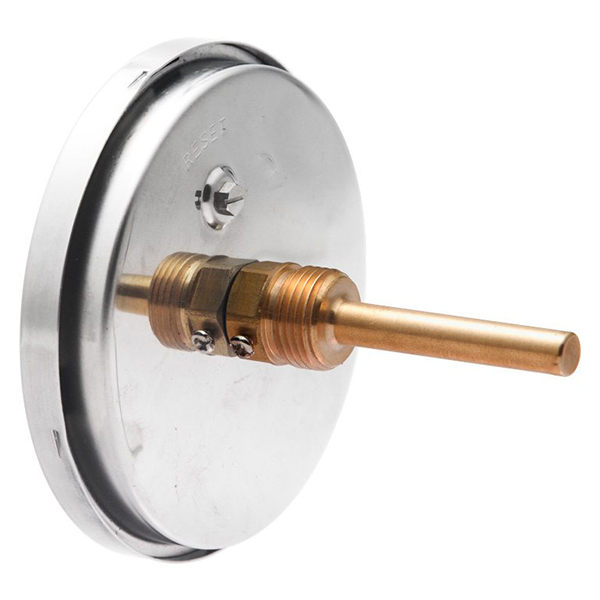

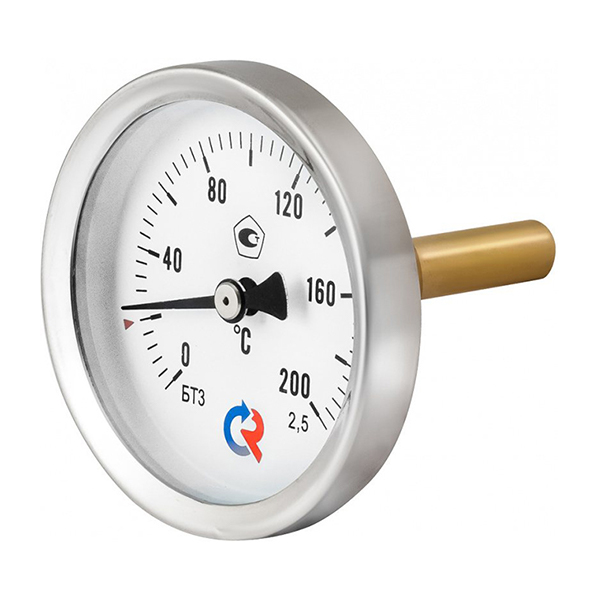

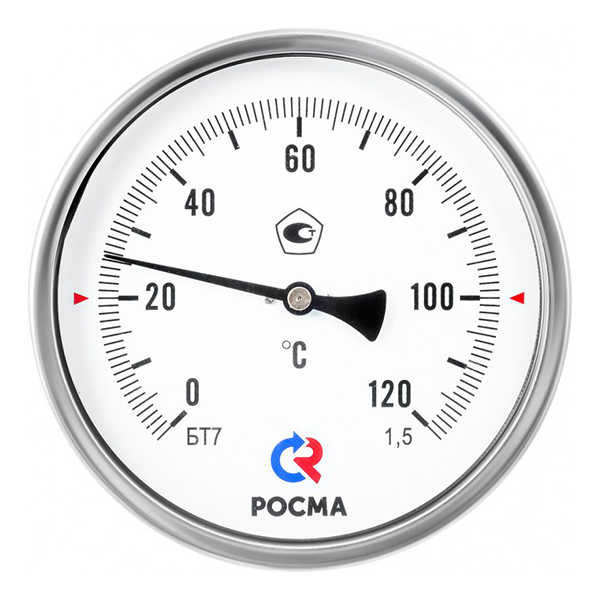

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) в комплекте с защитной латунной* погружной гильзой. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали. Область применения: системы кондиционирования, теплоснабжения, водоснабжения. При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали. Диаметр корпуса, мм 63, 80, 100, 150 Класс точности Ø80, 100, 150 1,0** / 1,5 Ø63 2,5 ** — опция Диапазон показаний температур, °С −40…+60 0…+60 0…+100 0…+120 0…+160 0…+200 0…+250 0…+350 0…+450 Диапазон рабочих температур, °C Окружающая среда: −10…+60 Длина погружной части, мм*** Ø63 46**** / 64**** / 100 / 150 / 200 Ø80 46***** / 64 / 100 / 150 / 200 / 250 Ø100 46***** / 64 / 100 / 150 / 200 / 250 / 300 Ø150 64 / 100 / 150 / 200 / 250 / 300 *** — возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм) **** — кроме t°= 0... 450 °С ***** — кроме t°=0…+60 / 350 / 450 °C Чувствительный элемент Биметаллическая спираль Шток Нержавеющая сталь 08Х18Н10 Корпус IP43, коррозионностойкая сталь 12Х15Г9НД Кольцо Коррозионностойкая сталь 12Х15Г9НД, Ø80, 100, 150 — байонетное Ø63 — запрессованное Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Резьба присоединения (на гильзе) G½ или M20×1,5 Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм) 25 (гильза из нержавеющей стали 08Х18Н10) Регулировка На штоке (для Ø63) или на корпусе с тыльной стороны Межповерочный интервал 3 года Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150 Техническая документация ТУ 4211-001-4719015564-2008 * — при температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
