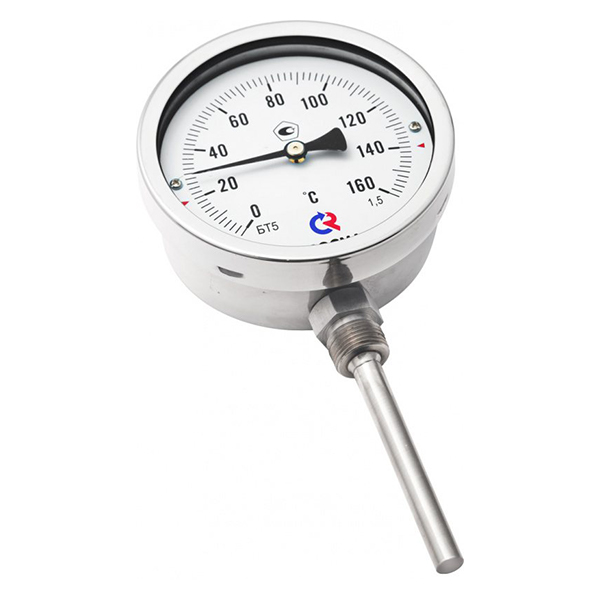

Термометры кор­ро­зи­он­но­стой­кие (ради­аль­ное при­сое­ди­не­ние)

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали. Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение. Диаметр корпуса, мм 100, 150 Класс точности 1,0* / 1,5 * — опция Диапазон показаний температур, °С −30…+70 0…+60 0…+100 0…+120 0…+160 0…+200 0…+250 0…+350 0…+450 Диапазон рабочих температур, °C Окружающая среда: −60…+60 Длина погружной части, мм 46, 64, 100, 150, 200, 250, 300 (под заказ возможно изготовление погружной части длиной до 1000 мм) Чувствительный элемент Биметаллическая спираль Шток Нержавеющая сталь 08Х18Н10 Корпус IP54, нержавеющая сталь 08Х18Н10 Опция: IP65 Кольцо Нержавеющая сталь 08Х18Н10, байонетное Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Резьба присоединения (на штоке) G½ или М20х1,5 Комплектность Без гильзы Опция: - гильза из нержавеющей стали 08Х18Н10 - цельноточеная гильза из нержавеющей стали 08Х18Н10 Рабочее давление, МПа На штоке: 10 На гильзе из нержавеющей стали: 25 На цельноточеной гильзе: 60 Межповерочный интервал 3 года Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Техническая документация ТУ 4211-001-4719015564-2008
