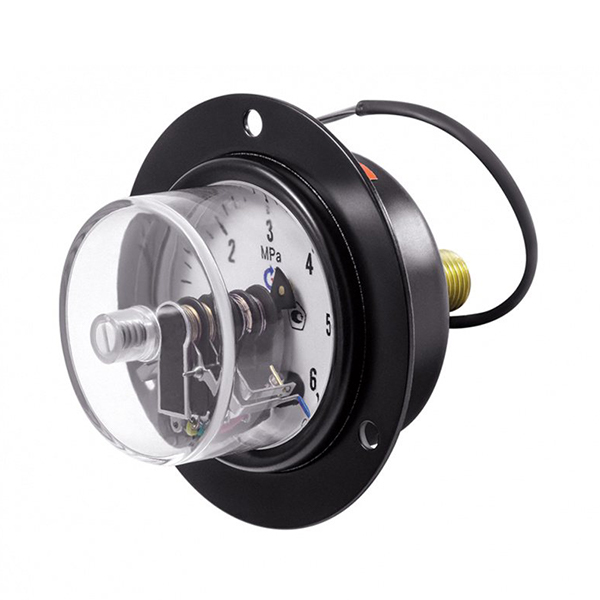

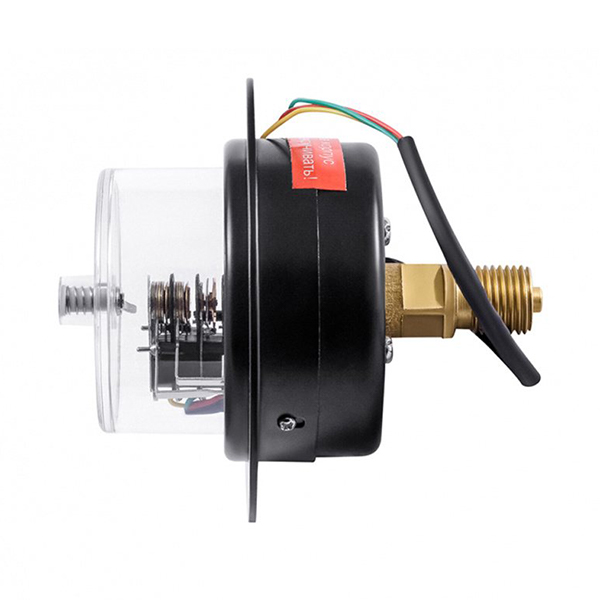

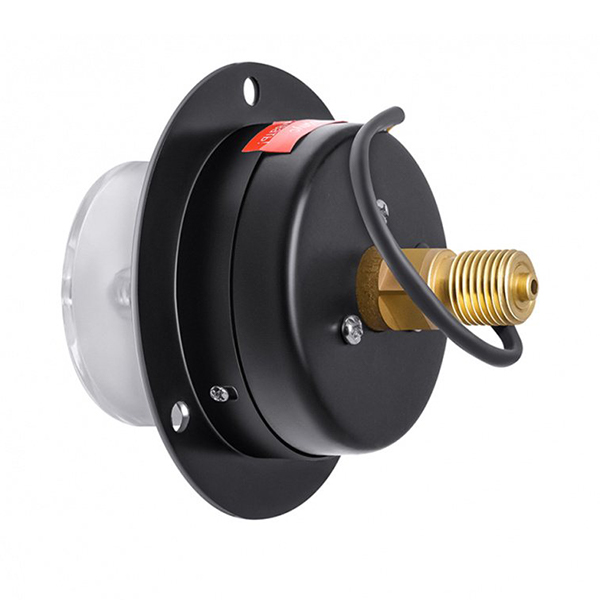

Манометры осе­вые с пе­ред­ним флан­цем и элек­тро­кон­такт­ной приставкой

Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Диаметр корпуса, мм 63 Класс точности 2,5 Диапазон показаний давлений, МПа ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 ТВ −0,1…0 ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −50…+150 Электрическая схема Двухконтактная: Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ) Максимальное напряжение, В −220 В, ~380 Максимальный ток, А 1 Максимальная разрывная мощность контактов 30 Вт, 50 В·А Тип контактов С магнитным поджатием, серебряное покрытие Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений ±4 Чувствительный элемент Медный сплав Трибко-секторный механизм Медный сплав Корпус IP40, сталь 10, цвет черный Кольцо и фланец Сталь 10, цвет черный Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Штуцер Медный сплав Присоединение Осевое Резьба присоединения G¼ или M12×1,5 Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
