Манометры сварочные

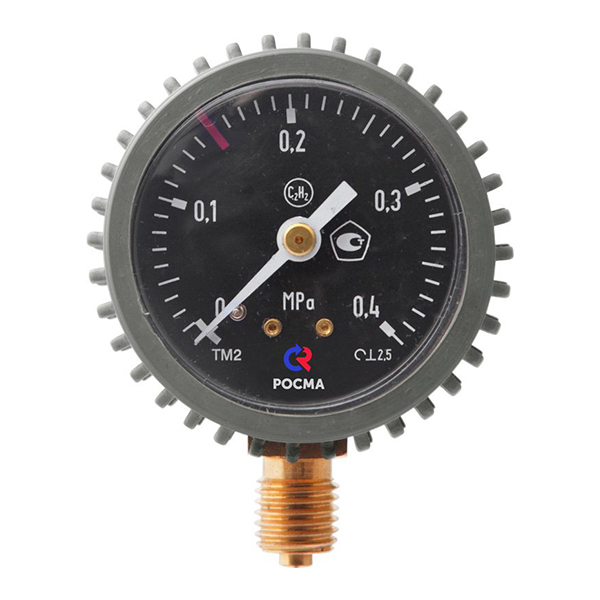

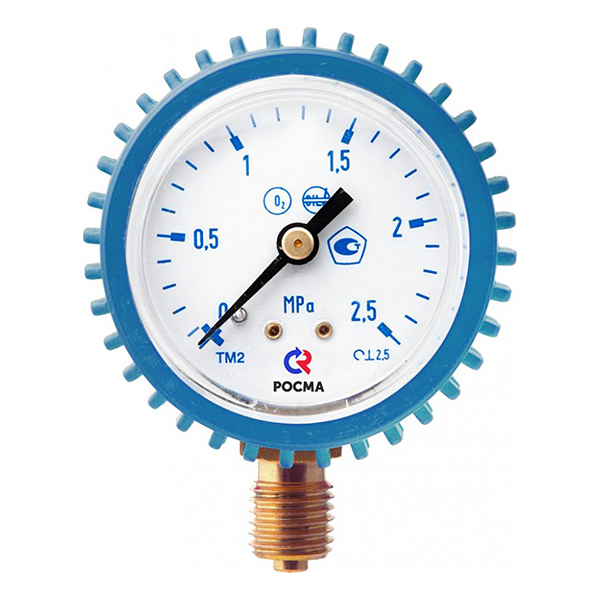

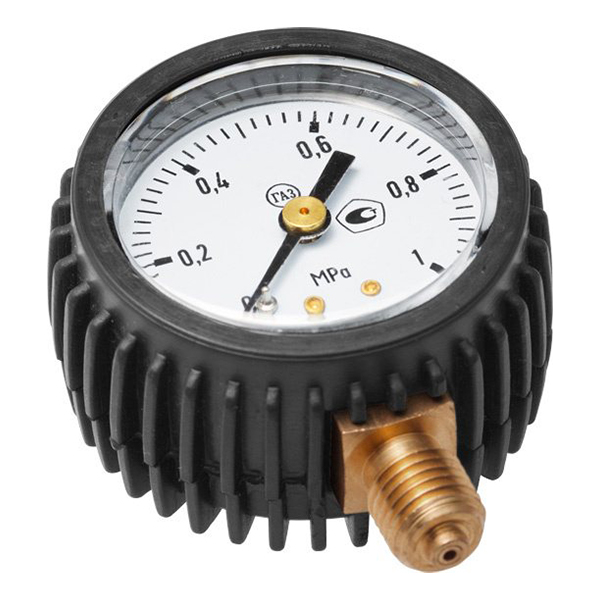

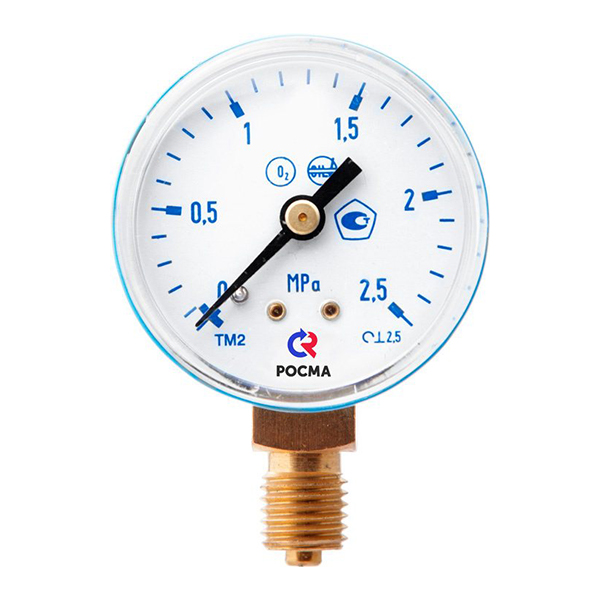

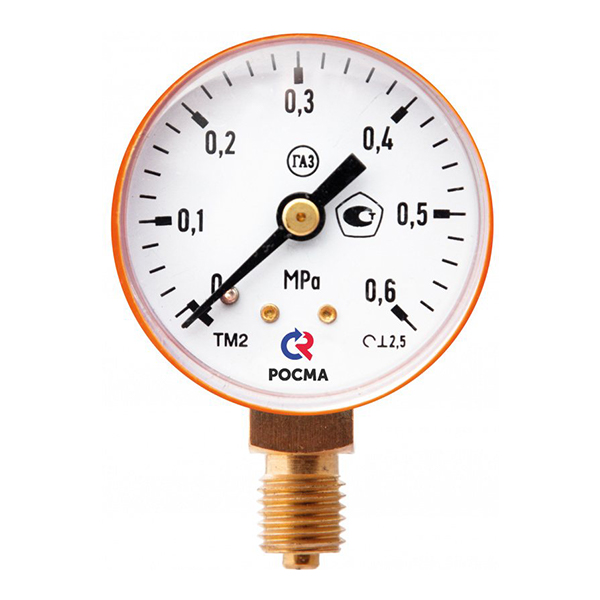

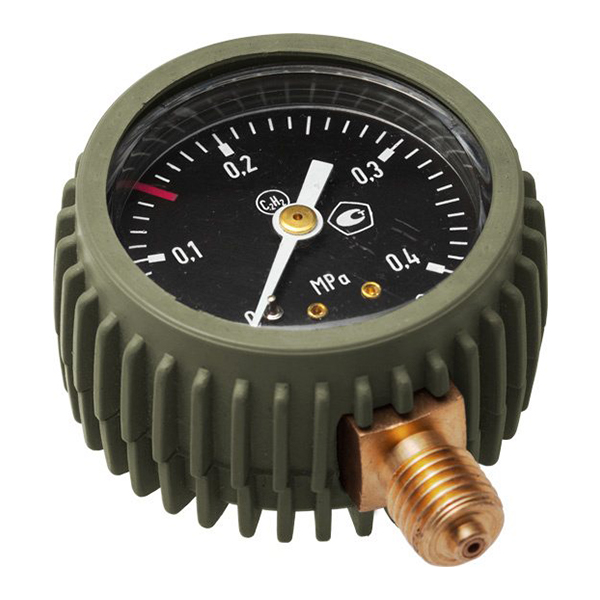

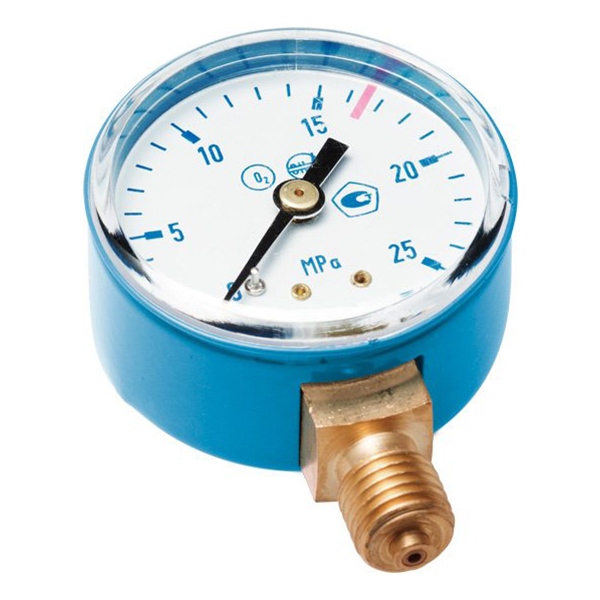

Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 120 °C, неагрессивных к медным сплавам. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом (кислородный манометр — голубой, ацетиленовый — серый, пропановый — красный и черный цвет для других газов). Газовые манометры изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды. Область применения: применяются в баллонных редукторах и регуляторах. Сварочные манометры могут комплектоваться защитным резиновым кожухом. Диаметр корпуса, мм 50 Класс точности 2,5 Диапазон показаний давлений, МПа О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 С2Н2 (ацетилен) — 0…0,4 / 4 С3Н8 (пропан) — 0…0,6 другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −50…+120 Корпус IP40, сталь 10, цветовое кодирование (см. таблицу 1) Чувствительный элемент, трибко-секторный механизм Медный сплав Циферблат Алюминий Стекло Органическое Штуцер Медный сплав Присоединение Радиальное Резьба присоединения M12×1,5 Межповерочный интервал 2 года Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
