Манометры для изме­ре­ния низ­ких дав­ле­ний га­зов

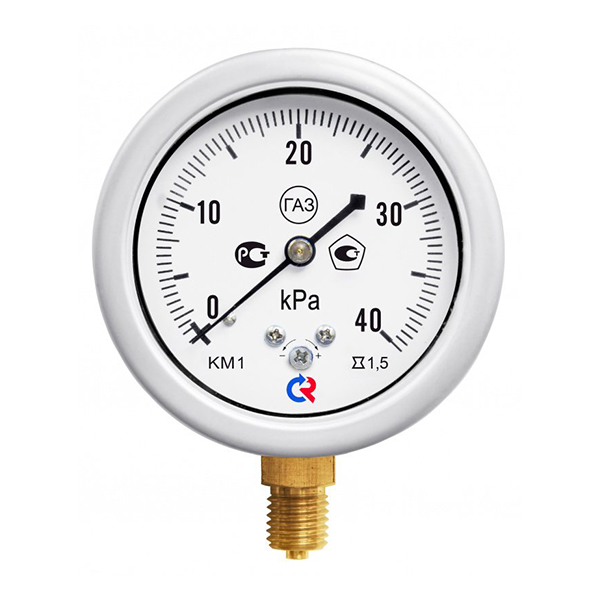

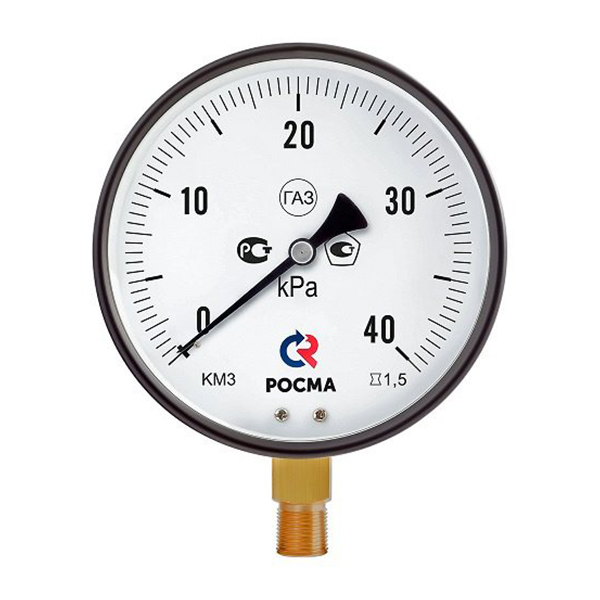

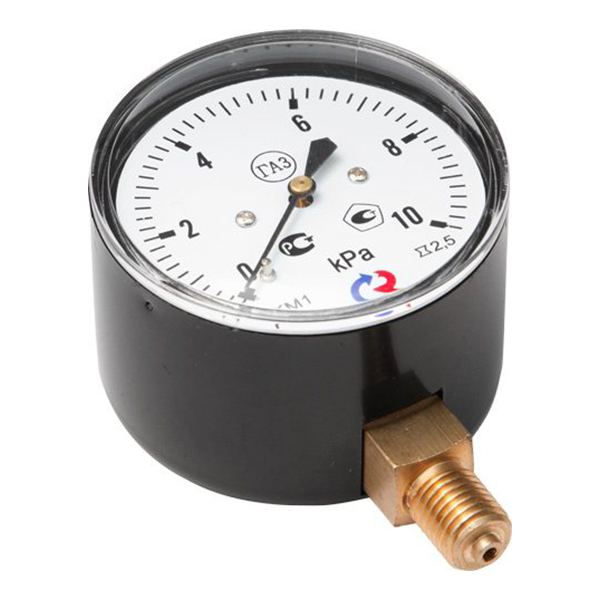

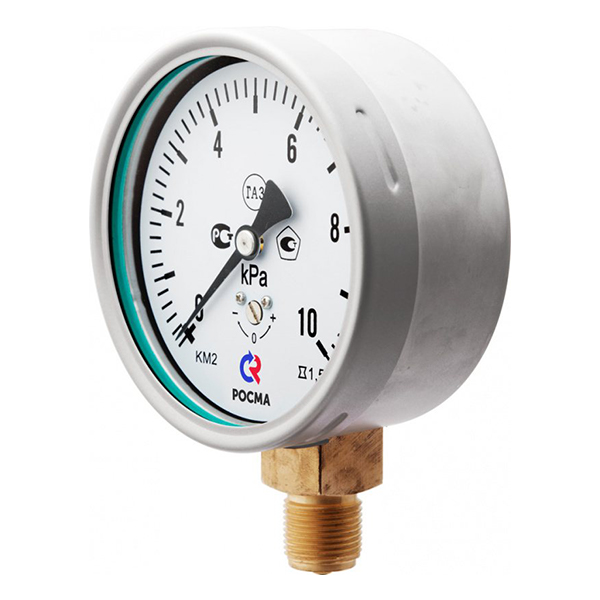

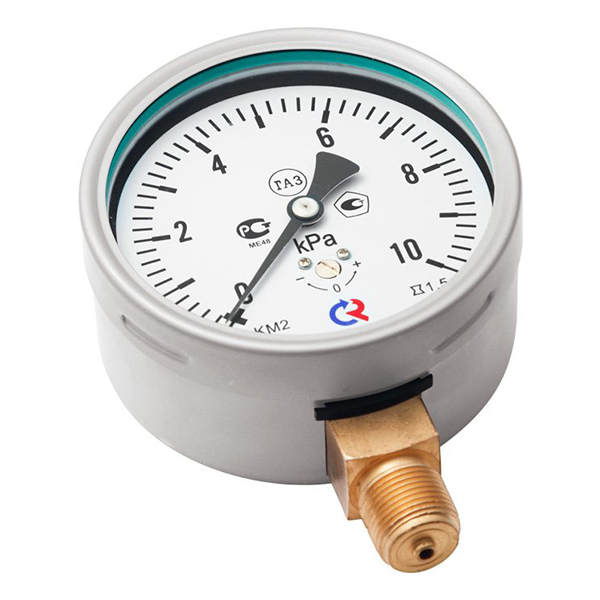

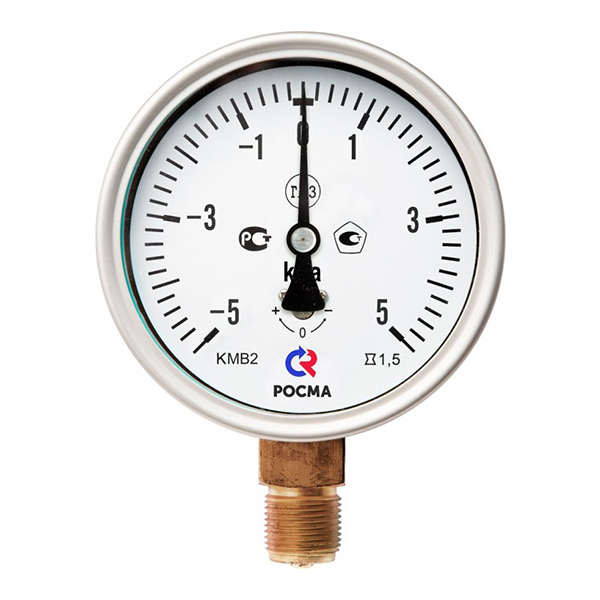

Тип КМ (КМВ). Напоромер (манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам. Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра. Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование. Диаметр корпуса 63, 100, 150 мм Класс точности Ø100, Ø150 1,5 Ø63 1,5* / 2,5 * — для КМ-12 Диапазон показаний давлений, кПа KМ 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 KМВ** −1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** ** — для Ø100, Ø150 *** — только Ø100 Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. Диапазон рабочих температур, °C Окружающая среда: −60…+60 Измеряемая среда: −65…+100 Корпус Ø63 КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 Ø100 IP40, IP54 (под заказ), нержавеющая сталь 08Х18Н10 Ø150 IP40, сталь 10, цвет черный Кольцо Ø63 нет / нержавеющая сталь 08Х18Н10*, байонетное* Ø100 нержавеющая сталь 08Х18Н10, байонетное Ø150 сталь 10, цвет черный * — для КМ-12 Чувствительный элемент Металлическая мембранная коробка — медный сплав Трибко-секторный механизм Медный сплав Циферблат Алюминий, шкала черная на белом фоне Стекло Ø100, Ø150 минеральное Ø63 органическое, минеральное* * — для КМ-12 Штуцер Медный сплав Присоединение Ø100, Ø150 радиальное Ø63 радиальное, осевое Резьба присоединения Ø100, Ø150 G½ / M20×1,5 Ø63 M12×1,5 Межповерочный интервал 2 года Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Техническая документация ТУ 4212-002-4719015564-2008 ГОСТ 2405-88
